KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 2)



PYTANIE NR 13.
Sterownik PLC sterujący układem mechatronicznym, w którym zastosowano przetwornik ciśnienia o prądowym sygnale wyjściowym 4 … 20 mA, musi być wyposażony w
Sterownik PLC sterujący układem mechatronicznym, w którym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

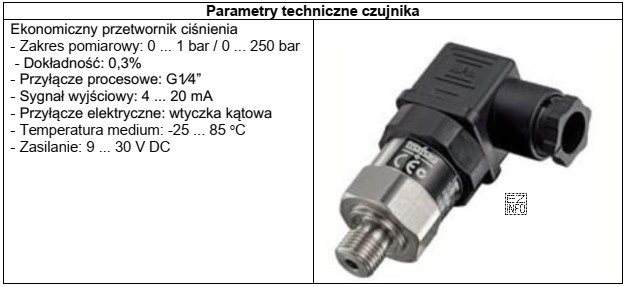

Przetwornik ciśnienia, którego parametry techniczne są przedstawione na zdjęciu, ma sygnał wyjściowy 4 ... 20 mA. Aby sterownik PLC mógł poprawnie odbierać sygnał z tego przetwornika, musi być wyposażony w wejście prądowe 4 ÷ 20 mA. Pozostałe odpowiedzi, takie jak wyjście analogowe 0 ÷ 10 VDC, wejście analogowe 0 ÷ 10 VDC oraz wyjście prądowe 4 ÷ 20 mA, nie są odpowiednie w tym kontekście, ponieważ nie odpowiadają wymaganiom sygnału wyjściowego przetwornika.
