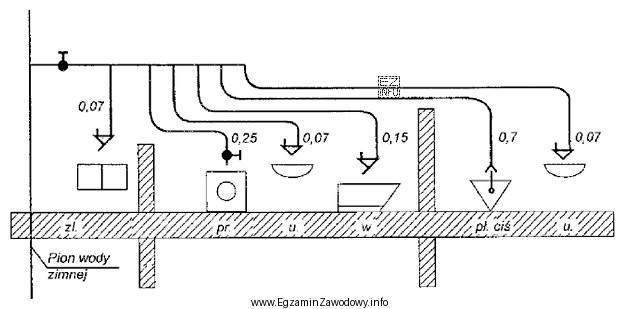

W zadaniach z instalacji sanitarnych pojęcie wypływu normatywnego służy do opisania "umownego" strumienia wody przypisanego do konkretnego przyboru/punktu poboru (np. umywalka, zlewozmywak, natrysk). Na rysunku instalacji lub rzucie kondygnacji identyfikuje się wszystkie punkty czerpalne, a następnie dla każdego z nich przyjmuje się wartość wypływu normatywnego z tabeli stosowanej w danym systemie obliczeniowym.
Jak rozwiązać takie pytanie krok po kroku?
- Krok 1: Odczytaj z rysunku komplet punktów czerpalnych. Zwróć uwagę na przybory w różnych pomieszczeniach (kuchnia, łazienka, WC, pomieszczenia gospodarcze) oraz na elementy powtarzające się.
- Krok 2: Do każdego punktu przypisz odpowiadający mu wypływ normatywny (z właściwej tabeli). W praktyce najczęstsze błędy wynikają z pomylenia symboli albo nieuwzględnienia jednego z punktów.
- Krok 3: Dodaj wszystkie wartości. Kontroluj zapis dziesiętny oraz jednostki (w tym zadaniu dm3/s).
- Krok 4: Wykonaj szybki "audyt" sumy: sprawdź, czy liczba składników w dodawaniu odpowiada liczbie przyborów z rysunku.
Odpowiedź "1,31 dm3/s" jest poprawna, ponieważ odpowiada sumie wypływów normatywnych wszystkich punktów czerpalnych przedstawionych na rysunku. Pozostałe propozycje wyników są typowe dla konkretnych pomyłek:
- "1,24 dm3/s" często pojawia się, gdy pominięto niewielki punkt poboru albo błędnie przypisano mniejszy wypływ jednemu z przyborów.
- "1,06 dm3/s" jest charakterystyczne dla pominięcia więcej niż jednego elementu lub zsumowania tylko części pomieszczeń.
- "1,56 dm3/s" bywa skutkiem podwójnego policzenia jednego z przyborów, doliczenia elementu, którego nie ma na rysunku, albo użycia zawyżonej wartości normatywnej.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, policz liczbę przyborów na rysunku i porównaj z liczbą składników w Twoim dodawaniu. To prosta kontrola, która wyłapuje najczęstsze błędy nieuwagi.
