KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - STYCZEŃ 2013



PYTANIE NR 1.

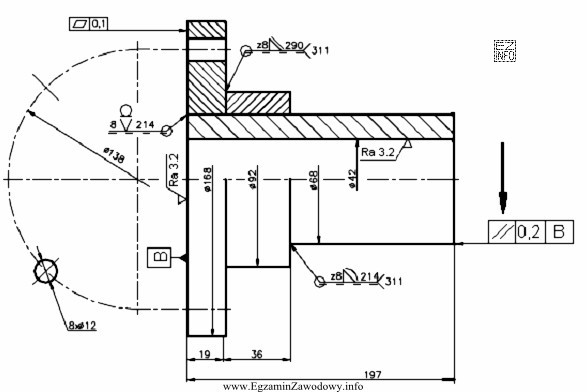

Symbol graficzny wskazany na rysunku strzałką, dotyczy tolerancji
Symbol graficzny wskazany na rysunku strzałką, dotyczy tolerancji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny wskazany na rysunku strzałką to dwie skośne kreski pod strzałką, które są międzynarodowym oznaczeniem tolerancji równoległości. Oznacza to, że wskazana powierzchnia musi być równoległa do bazy pomiarowej B z tolerancją 0,2.
