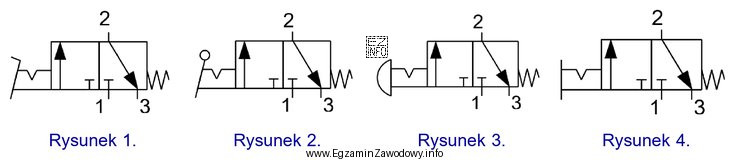

Symbol graficzny zaworu sterowanego za pomocą dźwigni z zapadką, stosowany na schematach pneumatycznych, przedstawiono na
Symbol graficzny zaworu sterowanego za pomocą dźwigni z zapadką,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując przedstawione rysunki, poszukujemy symbolu graficznego zaworu sterowanego za pomocą dźwigni z zapadką. Rysunek 2 przedstawia zawór z dźwignią i zapadką, co można rozpoznać po charakterystycznym kształcie dźwigni zakończonej trójkątem (symbolizującym zapadkę) oraz po linii przerywanej wskazującej ruch dźwigni. Pozostałe rysunki przedstawiają inne typy sterowania lub inne rodzaje zaworów.
