Silnik hydrauliczny zamienia energię strumienia cieczy (ciśnienie i przepływ) na ruch obrotowy wału. W zadaniach egzaminacyjnych rozpoznanie typu silnika najczęściej opiera się na charakterystycznych elementach roboczych widocznych na przekroju lub schemacie.

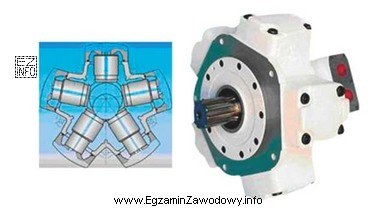

Odpowiedź "Tłokowy." jest poprawna, jeżeli na rysunku można zidentyfikować tłoki pracujące w cylindrach (ułożone osiowo w bloku cylindrów albo promieniowo wokół wału) oraz element rozdziału (np. płytę/rozdzielacz), który doprowadza i odprowadza olej do komór roboczych. W silnikach tłokowych typowym "śladem" konstrukcji jest powtarzalny układ wielu cylindrów z tłokami, a nie zęby czy łopatki.
Dlaczego pozostałe odpowiedzi nie pasują, gdy na rysunku widać tłoki:
- "Łopatkowy." – w tej konstrukcji kluczowe są łopatki wysuwne w wirniku oraz mimośrodowy pierścień/korpus, tworzące komory o zmiennej objętości. Brak tłoków w cylindrach jest tu rozstrzygający.
- "Gerotorowy." – rozpoznaje się po parze współpracujących elementów: wewnętrznym wirniku i zewnętrznym pierścieniu o różnej liczbie zębów/wybrzuszeń, co daje charakterystyczny "falisty" zarys. To inny mechanizm zmiany objętości niż tłoki.
- "Zębaty." – cechą dominującą są dwa koła zębate (zewnętrzne lub wewnętrzne) i przestrzenie międzyzębne, które przenoszą ciecz. Jeśli na rysunku nie ma pary kół zębatych, ta odpowiedź jest nieadekwatna.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi najpierw nazwij na rysunku "element roboczy" (tłok / łopatka / ząb / wirniki gerotorowe). Dopiero potem dopasuj nazwę typu silnika. To ogranicza ryzyko decyzji "po skojarzeniu" zamiast po analizie budowy.
