KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 3)



PYTANIE NR 22.

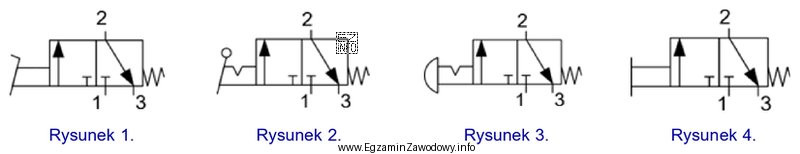

Symbol graficzny zaworu sterowanego za pomocą przycisku z zapadką, stosowany na schematach pneumatycznych, przedstawiono na
Symbol graficzny zaworu sterowanego za pomocą przycisku z zapadką, stosowany
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny zaworu sterowanego za pomocą przycisku z zapadką, stosowany na schematach pneumatycznych, przedstawiono na rysunku 3. Na rysunku tym widoczny jest zawór z przyciskiem, który jest charakterystyczny dla zaworów sterowanych ręcznie z zapadką. Pozostałe rysunki przedstawiają inne typy zaworów, które nie spełniają warunków pytania.
