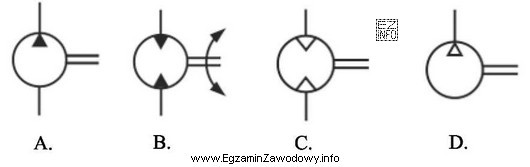

Silnik hydrauliczny jest odbiornikiem energii w układzie: przetwarza energię strumienia cieczy roboczej (ciśnienie i przepływ) na ruch obrotowy wału. Na schematach hydraulicznych (w typowej notacji stosowanej w praktyce przemysłowej) symbol silnika należy odróżnić przede wszystkim od symbolu pompy, ponieważ oba elementy mają bardzo podobny "korpus" symbolu.
Kluczową cechą rozpoznawczą jest kierunek trójkąta w symbolu maszyny wyporowej:
- dla silnika hydraulicznego trójkąt jest zwykle skierowany do środka okręgu – podkreśla to, że element "przyjmuje" energię z układu i oddaje ją jako moment obrotowy,
- dla pompy hydraulicznej trójkąt jest zwykle skierowany na zewnątrz okręgu – wskazuje, że element "wytwarza" strumień energii hydraulicznej (jest źródłem przepływu).
Dlatego poprawny wybór rysunku opiera się na sprawdzeniu, czy pokazany symbol odpowiada silnikowi, a nie pompie lub innemu elementowi (np. zaworowi czy siłownikowi). Typowe odpowiedzi błędne wynikają z:
- zwracania uwagi tylko na okrąg i ignorowania trójkąta,
- mylenia napędów: uznania, że każdy element "w kółku" to silnik,
- pomylenia symbolu silnika z symbolem pompy, jeśli różnią się wyłącznie kierunkiem trójkąta.
Na egzaminie warto przyjąć prostą procedurę: najpierw rozpoznaj rodzinę symbolu (maszyna wyporowa), a dopiero potem funkcję (źródło vs odbiornik) na podstawie detali graficznych. To minimalizuje ryzyko pomyłki przy podobnych wariantach rysunków.
