Biegun komutacyjny (zwany też biegunem pomocniczym) jest elementem charakterystycznym dla maszyn prądu stałego. Montuje się go zwykle pomiędzy biegunami głównymi, czyli w osi geometrycznej strefy, w której zachodzi przełączanie prądu w zwojach wirnika przez komutator.
Jego rola polega na wytworzeniu takiego pola magnetycznego, które ułatwia komutację i ogranicza niepożądane zjawiska, zwłaszcza iskrzenie na szczotkach i nagrzewanie komutatora. W praktyce bieguny komutacyjne są powiązane z obwodem twornika, aby ich działanie "nadążało" za obciążeniem maszyny.
Dlaczego pozostałe odpowiedzi nie pasują:
- Biegun główny tworzy podstawowe pole magnetyczne maszyny i jest głównym elementem obwodu magnetycznego stojana. Nie jest to element "dodatkowy" związany bezpośrednio z kompensacją komutacji.
- Nabiegunnik to część bieguna (jego "but"), która kształtuje rozkład strumienia w szczelinie powietrznej. To element konstrukcyjny bieguna, a nie osobny biegun pomocniczy.
- Szczotki są elementem układu szczotkowego, zapewniają kontakt elektryczny z komutatorem. To część obwodu elektrycznego, a nie element pola magnetycznego stojana.

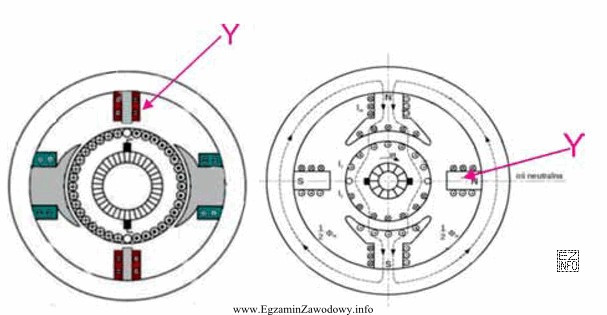

W zadaniach egzaminacyjnych kluczowe jest rozpoznanie funkcji: jeżeli oznaczony element ma za zadanie wspierać komutację i leży między biegunami głównymi, to będzie to biegun komutacyjny.
