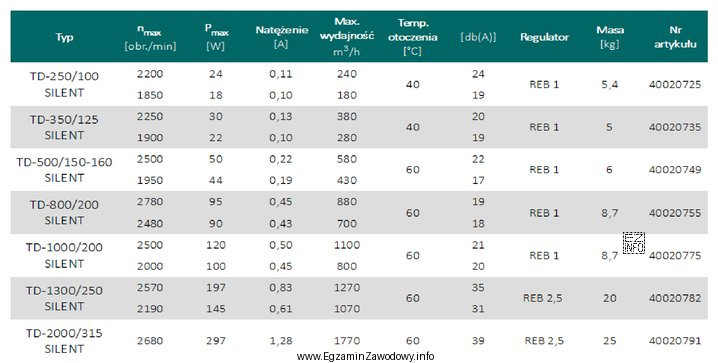

W zadaniach doborowych z wentylacji kluczowe jest jednoczesne spełnienie warunków granicznych podanych w treści: tutaj są to maksymalna wydajność 800 m³/h oraz prędkość obrotowa 2000 obr/min. Odpowiedź wybiera się na podstawie tabeli danych katalogowych (zwykle dołączonej do zadania lub wynikającej z karty katalogowej producenta), w której dla poszczególnych typów podane są wartości wydajności przy określonych obrotach.
Dlaczego poprawna jest odpowiedź "TD -1000/200"?
Bo – zgodnie z informacją, że "z danych zawartych w tabeli wynika" – jest to typ, który w tabeli odpowiada warunkowi: osiąga wymaganą (nie większą niż dopuszczona w projekcie) wydajność przy wskazanych 2000 obr/min. W doborze nie wystarczy intuicja, że "większy numer w nazwie" oznacza lepszy dobór; liczy się zgodność z punktem pracy i warunkami zadania.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- TD – 250/100 – typ z tej rodziny, który według tabeli nie spełnia jednocześnie wymagania 800 m³/h przy 2000 obr/min (najczęściej będzie miał zbyt małą wydajność dla tego warunku).
- TD – 500/150-160 – zakres w oznaczeniu może sugerować inny wariant/rozmiar, ale o poprawności decyduje tylko to, co wynika z tabeli dla 2000 obr/min; ten typ nie odpowiada wymaganemu limitowi wydajności.
- TD -1300/250 – mimo "większego" oznaczenia, nie oznacza automatycznie spełnienia wymagań; w tabeli dla zadanych obrotów nie pasuje do ograniczenia 800 m³/h.
Wskazówka egzaminacyjna: zawsze sprawdzaj dwa elementy: (1) czy odczytujesz właściwy wiersz/kolumnę dla zadanych obrotów, (2) czy wymaganie dotyczy wartości maksymalnej (limit), minimalnej czy nominalnej. To ogranicza typowe błędy "doboru na oko".
