Szablon listwowy to przyrząd pomocniczy używany w trasowaniu i kontroli kształtu elementów kadłuba. Jego istotą jest zestaw listew (lameli), które można dopasować do krzywizny, a następnie "zablokować" lub utrzymać w ustalonym położeniu, aby przenieść kształt na materiał albo porównać zgodność wykonania.
Dlatego na rysunku poprawnym należy szukać cech typowych dla szablonu listwowego, takich jak:
- budowa z wielu równoległych listew lub segmentów,
- możliwość elastycznego dopasowania do łuku/krzywizny,
- funkcja odwzorowania profilu (kontur, krzywa) zamiast samego pomiaru punktowego.

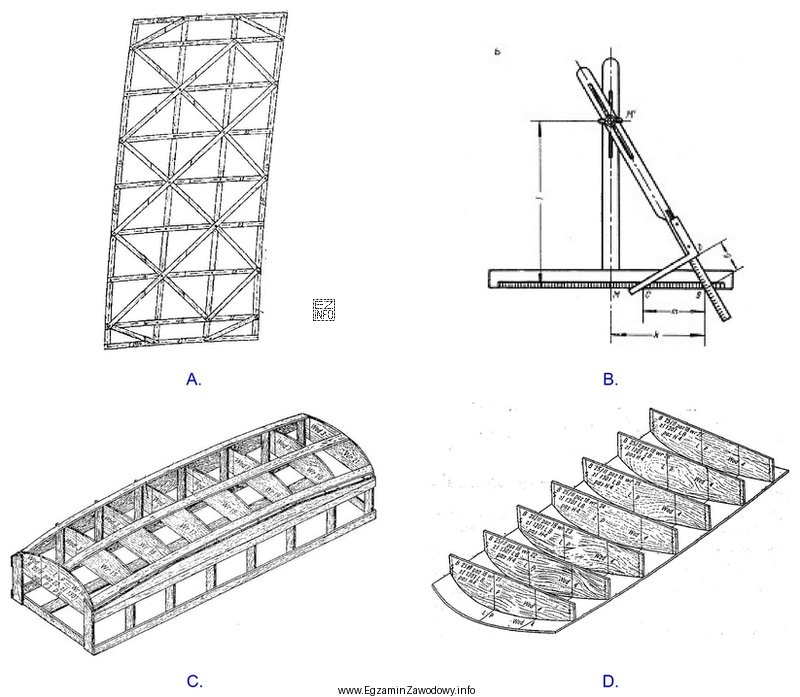

Odpowiedź "A" jest poprawna, ponieważ wskazuje rysunek, na którym w arkuszu egzaminacyjnym przedstawiono właśnie taki przyrząd o charakterystycznej listwowej konstrukcji i przeznaczeniu do odwzorowania kształtu.
Pozostałe propozycje są nieprawidłowe, gdy pokazują rozwiązania o innej funkcji lub budowie, np. przyrządy pomiarowe bez możliwości "zachowania" krzywizny, szablony pełne (płytowe) służące do kontroli konturu przez przykładanie, albo narzędzia traserskie do wyznaczania linii, które nie odwzorowują profilu przestrzennego. W praktyce warsztatowej kluczowe jest rozróżnienie: czy narzędzie przenosi/odtwarza krzywiznę dzięki listwom, czy tylko umożliwia pomiar lub rysowanie.
Wskazówka egzaminacyjna: gdy w odpowiedziach występują różne narzędzia podobne z nazwy, warto najpierw przypomnieć sobie funkcję (odwzorowanie profilu vs pomiar/trasowanie), a dopiero potem dopasować ją do cech widocznych na rysunku.
