W zadaniach tego typu sprawdzana jest umiejętność czytania rzutu pomieszczenia i poprawnego odczytu wymiarów elementów, takich jak okna. Na rzutach architektonicznych okna są zwykle pokazane jako przerwa w ścianie z symbolem skrzydeł albo uproszczonym znakiem stolarki, a ich wymiary mogą być podane na kilka sposobów:
- Linia wymiarowa z wartością liczbową odnoszącą się do szerokości otworu/okna.
- Opis przy oknie (np. oznaczenie typu lub wymiar), zależnie od przyjętej legendy projektu.

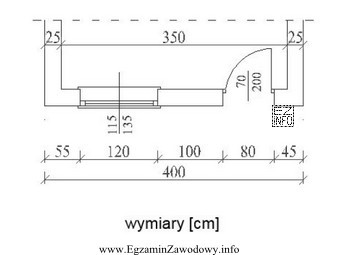

Poprawne podejście polega na tym, aby najpierw znaleźć okno wskazane na fragmencie rzutu, następnie sprawdzić, który wymiar dotyczy właśnie tego otworu, i dopiero wtedy wskazać wartość w odpowiedniej jednostce. W tym pytaniu poprawna odpowiedź to 115 cm, ponieważ taka szerokość jest przypisana do prezentowanego okna na rysunku.
Dlaczego pozostałe odpowiedzi są błędne? Wartości takie jak 70 cm często kojarzą się z wąskimi otworami (np. małe okna, doświetla, czasem drzwi techniczne), ale bezpośrednio nie odpowiadają szerokości wskazanego okna. 135 cm jest typową wartością spotykaną dla niektórych okien, co może kusić do wyboru "z doświadczenia", jednak zadanie wymaga odczytu z dokumentacji. 200 cm jest wymiarem bardzo dużym jak na standardową szerokość pojedynczego okna na rzucie pomieszczenia i częściej pasowałby do większych przeszkleń lub zestawów, więc również nie odpowiada wskazanemu elementowi.
W praktyce (także w pracy betoniarza-zbrojarza) poprawny odczyt szerokości okna jest ważny m.in. przy rozpoznaniu stref osłabień w ścianach/elementach żelbetowych, koordynacji robót przy nadprożach oraz weryfikacji, czy wymiary wbudowanych elementów są zgodne z projektem.
