KWALIFIKACJA BUD19 - STYCZEŃ 2017

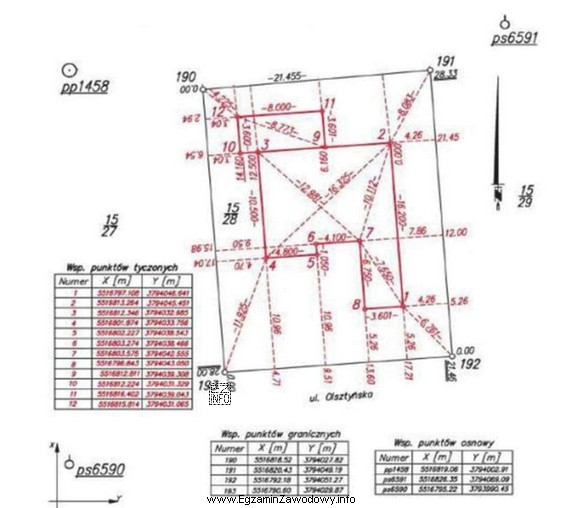

W geodezyjnej dokumentacji pomiarowej spotyka się różne rodzaje szkiców, które różnią się celem i zakresem informacji. Poprawna odpowiedź to "dokumentacyjnym.", ponieważ szkic dokumentacyjny służy do przedstawienia wyników wykonanych czynności w postaci uporządkowanej i zrozumiałej dla osoby opracowującej materiał oraz dla kontroli kompletności operatu.

Szkic dokumentacyjny jest zazwyczaj sporządzany tak, aby:

• czytelnie przedstawiał sytuację i elementy istotne dla opracowania,
• zawierał opisy/identyfikatory obiektów i punktów,
• pozwalał powiązać pomiar z dalszym opracowaniem (np. mapą, wykazem zmian),
• stanowił załącznik do dokumentacji/operatu.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• "tachimetrycznym." – ten typ szkicu kojarzy się bezpośrednio z pomiarami tachimetrem i zwykle akcentuje elementy charakterystyczne dla obserwacji/stanowisk i sposobu wyznaczenia punktów. Jeżeli rysunek pełni rolę ogólnego załącznika dokumentacyjnego, sama metoda pomiaru nie jest kryterium klasyfikacji szkicu.
• "przeglądowym." – szkic przeglądowy ma charakter orientacyjny: pokazuje układ obiektów i rozmieszczenie w terenie w sposób uproszczony. Zwykle nie jest nastawiony na pełne udokumentowanie wyników pomiarów do opracowania, tylko na szybki podgląd sytuacji.
• "polowym." – szkic polowy powstaje w terenie jako zapis roboczy. Często bywa mniej "czysty", zawiera notatki i zapisy typowe dla pracy w warunkach polowych. Szkic dokumentacyjny jest z reguły wersją uporządkowaną, przygotowaną do włączenia do dokumentacji końcowej.

Wskazówka egzaminacyjna: rozpoznając typ szkicu, pytaj najpierw po co został wykonany (roboczy zapis z terenu vs. uporządkowany załącznik do dokumentacji vs. orientacyjny przegląd), a dopiero potem oceniaj formę zapisu.
