W zadaniu kluczowe jest, że szpilka ma gwint M12×1,25. Oznacza to gwint metryczny o średnicy nominalnej 12 mm i skoku 1,25 mm, czyli gwint drobnozwojny. W praktyce warsztatowej wartości momentów dokręcania zależą nie tylko od średnicy, ale też m.in. od skoku gwintu, klasy wytrzymałości elementu złącznego, smarowania oraz od tego, do jakiego węzła montażowego dana tabela się odnosi.

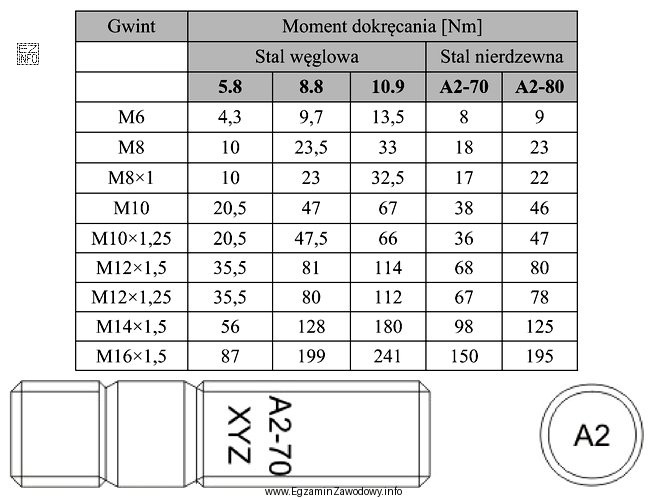

Dlatego w pytaniu wymagane jest odwołanie do wskazanej tabeli momentów dokręcania dla szpilki mocowania głowicy. Z tej tabeli dla gwintu M12×1,25 należy przyjąć moment 67 Nm.
Dlaczego pozostałe odpowiedzi są błędne?
- 78 Nm i 80 Nm – to wartości wyraźnie wyższe; mogą odpowiadać innemu wariantowi połączenia (np. innemu skokowi, innej klasie, innemu zaleceniu producenta). W kontekście tej tabeli nie są przypisane do M12×1,25.
- 68 Nm – jest bardzo blisko poprawnej wartości, co jest typowym "dystraktorem" na egzaminie. Takie odpowiedzi sprawdzają, czy zdający rzeczywiście odczytał wartość z tabeli, a nie tylko zgaduje lub zaokrągla.
Wskazówka egzaminacyjna: zawsze zwracaj uwagę na drugi człon oznaczenia (skok po znaku "×"), bo to on często decyduje o tym, którą pozycję w tabeli wybierasz. Przy dokręcaniu głowicy w praktyce dodatkowo stosuje się kolejność dokręcania i etapy/katy, ale to zależy od konkretnej instrukcji silnika.
