Konfiguracje SISO/SIMO/MISO/MIMO opisują liczbę niezależnych torów (anten) po stronie nadajnika i odbiornika w łączu radiowym. W praktyce w systemach komórkowych (w tym LTE) wykorzystuje się układy wieloantenowe m.in. po to, aby zwiększyć przepustowość (multipleksowanie przestrzenne) oraz poprawić odporność na zaniki (zysk różnorodności).

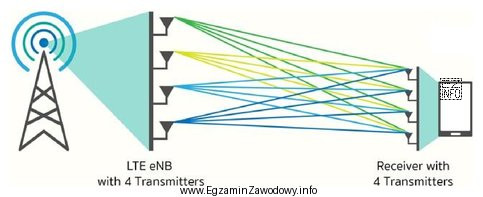

Odpowiedź "MIMO" jest poprawna, gdy na rysunku widać, że zarówno nadajnik, jak i odbiornik mają więcej niż jedną antenę (np. 2 anteny po obu stronach lub ogólnie "wiele" po obu stronach). Kluczowe jest tu jednoczesne "Multiple Input" i "Multiple Output".
Dlaczego pozostałe odpowiedzi nie pasują do typowego schematu MIMO:
- "SISO" dotyczy najprostszego przypadku: jedna antena nadawcza i jedna antena odbiorcza. Jeśli rysunek pokazuje więcej niż jedną antenę po którejkolwiek stronie, to nie jest SISO.
- "SIMO" oznacza jedną antenę nadawczą i wiele anten odbiorczych. To pasuje do sytuacji, gdy "wiele" jest tylko po stronie odbioru (np. stacja bazowa lub terminal z wieloma torami odbioru), ale nadajnik ma pojedynczy tor.
- "MISO" to odwrotność SIMO: wiele anten nadawczych i jedna antena odbiorcza. Błąd często wynika z pomylenia kierunku (kto ma "wiele" anten).
W zadaniach egzaminacyjnych najczęściej sprawdza się umiejętność szybkiego rozpoznania tych czterech wariantów na podstawie liczby narysowanych anten/torów. Warto zapamiętać zasadę: pierwsza litera (S/M) dotyczy wejścia do kanału (nadajnik), druga (S/M) wyjścia z kanału (odbiornik).
