Uchwyt narzędziowy do noży o kwadratowym przekroju trzonka musi zapewnić stabilne bazowanie narzędzia na płaskich powierzchniach. W praktyce oznacza to, że w korpusie uchwytu widać gniazdo o płaskich ściankach, w którym trzonek nie może się obracać, oraz element dociskowy (np. śruba dociskowa, listwa/klin) dociągający trzonek do powierzchni bazowych.

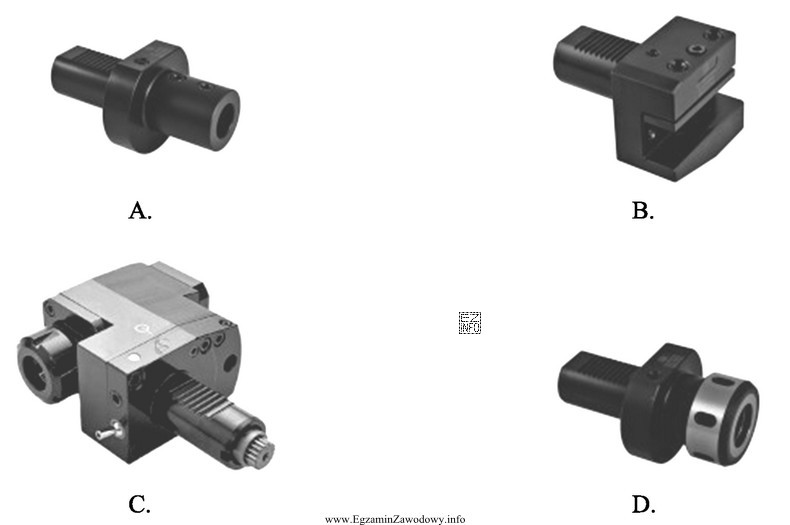

Odpowiedź "B" jest poprawna, ponieważ przedstawia uchwyt, którego geometria mocowania odpowiada trzonkowi kwadratowemu: narzędzie opiera się na płaszczyznach, a docisk unieruchamia je w dwóch kierunkach, co jest typowe dla mocowania noży tokarskich z trzonkiem kwadratowym.
Pozostałe odpowiedzi są niepoprawne, ponieważ pokazują uchwyty o innej geometrii lub przeznaczeniu, w których:
- mocowanie jest dopasowane do trzonków okrągłych (gniazdo/otwór cylindryczny), co nie zapewnia właściwego bazowania dla przekroju kwadratowego,
- albo są to rozwiązania do innych typów narzędzi (np. oprawki, które nie służą do bezpośredniego mocowania noża z trzonkiem kwadratowym),
- albo sposób docisku i kształt gniazda nie odpowiadają stabilnemu zamocowaniu trzonka o przekroju kwadratowym.
Wskazówka egzaminacyjna: szukaj na zdjęciu nie "ogólnego kształtu" uchwytu, lecz kształtu gniazda i sposobu bazowania trzonka. To te cechy rozstrzygają, czy uchwyt jest przeznaczony dla przekroju kwadratowego, okrągłego czy innego.
