W dokumentacji technologicznej obróbki skrawaniem uchwyty obróbkowe (np. uchwyty szczękowe do tokarek) oznacza się symbolami graficznymi. Symbol zawiera część podstawową identyfikującą uchwyt oraz elementy uzupełniające, które doprecyzowują jego cechy.
Co oznacza uchwyt z przeszlifowanymi szczękami?
Według PN-83/M-01152 informacja o tym, że szczęki są przetoczone lub przeszlifowane, jest zapisywana jako okrąg (kółko) wokół liczby szczęk. Liczba szczęk (np. "3") wskazuje, czy jest to uchwyt trójszczękowy, a okrąg wokół tej liczby sygnalizuje, że szczęki zostały obrobione na dokładność (np. w celu zmniejszenia bicia i poprawy powtarzalności mocowania).

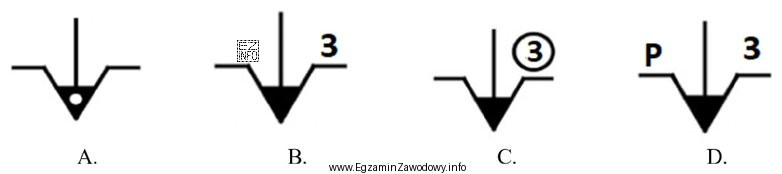

Dlaczego poprawna jest odpowiedź C?
W odpowiedzi C liczba "3" jest wpisana w okrąg, czyli zawiera wymagany znak normowy informujący o przeszlifowaniu (lub przetoczeniu) szczęk. To dokładnie odpowiada opisowi "uchwyt z przeszlifowanymi szczękami".
Dlaczego pozostałe odpowiedzi są niepoprawne?
- A – sam znak w postaci kółka w innym miejscu niż wokół liczby szczęk nie przekazuje normowej informacji "szczęki przeszlifowane" w tym znaczeniu; w tej konwencji decydujące jest kółko wokół cyfry.
- B – liczba "3" bez okręgu oznacza jedynie uchwyt trójszczękowy, ale bez informacji o tym, że szczęki są przeszlifowane/przetoczone.
- D – litera "P" odnosi się do rodzaju napędu (pneumatyczny). To informacja o sposobie uruchamiania uchwytu, a nie o stanie szczęk; bez okręgu wokół cyfry nie ma tu oznaczenia "szczęki przeszlifowane".
Wskazówka egzaminacyjna: najpierw rozpoznaj, co opisuje cyfra (liczbę szczęk), potem sprawdź, czy cyfra ma okrąg (stan szczęk), a dopiero na końcu litery (rodzaj napędu: np. P/H/E).
