Układ Arona, nazywany też metodą dwóch watomierzy, jest klasycznym sposobem pomiaru mocy czynnej całkowitej w obwodzie trójfazowym 3‑przewodowym (bez przewodu neutralnego). W praktyce wykorzystuje się dwa watomierze, a wynik pomiaru otrzymuje się jako sumę wskazań obu przyrządów.

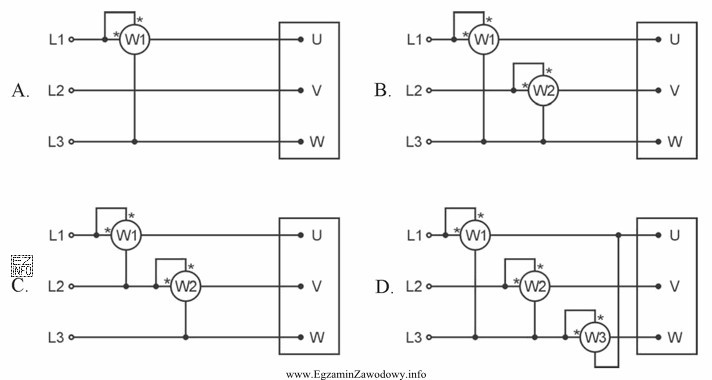

Istota rozpoznania schematu na rysunku polega na sprawdzeniu, czy:
- zastosowano dwa watomierze (nie jeden i nie trzy),
- cewki prądowe watomierzy są włączone w dwie fazy (szeregowo z przewodami fazowymi),
- cewki napięciowe są podłączone tak, aby mierzyć odpowiednie napięcia międzyprzewodowe (odniesienie do trzeciej fazy),
- założeniem wyniku jest dodawanie wskazań (dla niektórych współczynników mocy jeden watomierz może wskazywać wartość ujemną, ale nadal sumowanie daje moc całkowitą).
Dlaczego pozostałe schematy (inne niż poprawny) bywają błędne? Najczęściej dlatego, że przedstawiają:
- pomiar w sieci jednofazowej lub z użyciem tylko jednego watomierza, co nie daje mocy całkowitej odbiornika trójfazowego,
- układ trójwatomierzowy (trzy watomierze) charakterystyczny dla innych sposobów pomiaru,
- błędne podłączenie cewek napięciowych/prądowych, które powoduje, że przyrząd nie mierzy właściwej składowej mocy,
- konfiguracje kojarzone z pomiarem mocy biernej albo z siecią 4‑przewodową, co nie odpowiada klasycznemu układowi Arona.
Wskazówka egzaminacyjna: przy pytaniach "rozpoznaj układ na rysunku" nie kieruj się tylko liczbą przyrządów. Zawsze prześledź połączenia: gdzie jest cewka prądowa (szeregowo) i do czego podłączona jest cewka napięciowa (równolegle). To najszybciej odróżnia poprawny układ Arona od podobnych schematów.
