KWALIFIKACJA ELM2 + ELM5 - STYCZEŃ 2013



PYTANIE NR 15.

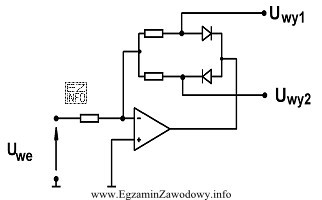

Układ elektroniczny przedstawiony na rysunku pełni funkcję
Układ elektroniczny przedstawiony na rysunku pełni funkcję
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ przedstawiony na rysunku pełni funkcję prostownika liniowego. Wzmacniacz operacyjny w połączeniu z diodami tworzy układ, który prostuje sygnał wejściowy, przepuszczając tylko dodatnie półokresy sygnału. Dzięki temu na wyjściu uzyskujemy sygnał stały, co jest charakterystyczne dla prostowników liniowych.
