KWALIFIKACJA ELM6 - CZERWIEC 2017



PYTANIE NR 36.

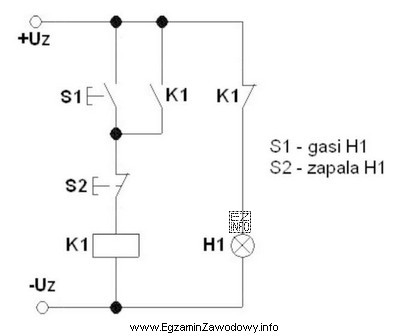

Układ elektryczny, którego schemat przedstawiono na rysunku nie działa poprawnie. Niesprawność polega na tym, że nie można na stałe wyłączyć lampki H1. Lampka gaśnie po naciśnięciu przycisku S1, ale zapala się ponownie po zwolnieniu przycisku. Który element jest uszkodzony?
Układ elektryczny, którego schemat przedstawiono na rysunku nie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu elektrycznego można stwierdzić, że problem polega na tym, że lampka H1 nie może być na stałe wyłączona. Lampka gaśnie po naciśnięciu przycisku S1, ale zapala się ponownie po jego zwolnieniu. Oznacza to, że styk NO (normalnie otwarty) K1 nie działa poprawnie. Styk NO K1 powinien zamknąć obwód, gdy przekaźnik K1 jest zasilany, co pozwala na wyłączenie lampki H1. Jeśli styk NO K1 jest uszkodzony, obwód nie zostanie zamknięty, co powoduje, że lampka H1 zapala się ponownie po zwolnieniu przycisku S1. Dlatego poprawną odpowiedzią jest "Styk NO K1".
