KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2009



PYTANIE NR 38.

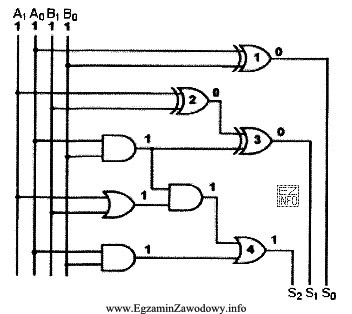

Układ, którego schemat przedstawiono na rysunku, ma realizować funkcję sumy arytmetycznej S=A+B W wyniku dodania dwóch liczb dwubitowych A=11 (liczba binarna) i B=11 (liczba binarna) otrzymano na wyjściu sumę S=100 (liczba binarna). Która bramka nie działa prawidłowo?
Układ, którego schemat przedstawiono na rysunku, ma realizować
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Bramka nr 3 nie działa prawidłowo, ponieważ zgodnie z zasadą działania bramki XOR, jeżeli na wejście bramki podamy sygnały 0 i 1, to na wyjściu powinniśmy otrzymać 1. W przedstawionym układzie na wyjściu bramki nr 3 otrzymano 0, co jest niezgodne z oczekiwanym działaniem bramki XOR.
