KWALIFIKACJA ELE6 + ELE7 - WRZESIEŃ 2015

PYTANIE NR 35.

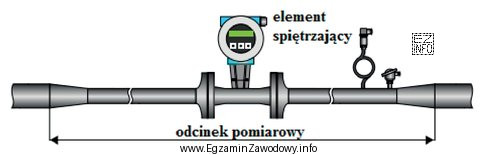

Układ pomiarowy przedstawiony na rysunku służy do pomiaru
Ilustracja przedstawia schemat układu pomiarowego, który służy do pomiaru natężenia przepływu w systemach energetycznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa odpowiedź to natężenie przepływu, ponieważ układy pomiarowe wpięte w rurociąg i przedstawiane na schematach tego typu służą do wyznaczania strumienia (objętościowego lub masowego) medium. Temperatura, ciepło właściwe i gęstość wymagają innych metod oraz czujników i nie są typowym wynikiem takiego układu.

Pełne wyjaśnienie:

W instalacjach energetycznych (woda sieciowa, para, powietrze, gazy techniczne) jedną z kluczowych wielkości eksploatacyjnych jest natężenie przepływu, czyli informacja o tym, ile medium przepływa przez rurociąg w jednostce czasu. Układ pomiarowy pokazany na rysunku (w typowej konwencji schematów instalacyjnych/AKPiA) jest przeznaczony właśnie do wyznaczania strumienia przepływu – bez tej wielkości nie da się poprawnie bilansować obiegów ani oceniać pracy pomp, zaworów regulacyjnych czy wymienników.

Dlaczego nie są poprawne pozostałe odpowiedzi?

  • "temperatury" – pomiar temperatury realizuje się czujnikami temperatury (np. rezystancyjnymi lub termoelektrycznymi) montowanymi w tulejach/osłonach lub na powierzchni. Sam układ do pomiaru przepływu nie jest równoważny układowi do pomiaru temperatury.
  • "ciepła właściwego" – ciepło właściwe jest własnością materiałową medium i w praktyce eksploatacyjnej zwykle przyjmuje się je z tablic/charakterystyk dla danego zakresu warunków. Nie jest to wielkość rutynowo mierzona bezpośrednio pojedynczym układem w rurociągu.
  • "gęstości" – gęstość można wyznaczać różnymi metodami (np. gęstościomierze, pośrednio z ciśnienia i temperatury), ale wymaga to innej aparatury niż standardowy układ przepływowy. W wielu instalacjach gęstość jest parametrem pomocniczym do przeliczeń, a nie celem samego układu pokazanego na schemacie.

Wskazówka egzaminacyjna: jeśli na schemacie widzisz układ wpięty w rurociąg, którego ideą jest "przejście" medium przez element pomiarowy (lub wykorzystanie różnicy ciśnień/przekroju), najczęściej chodzi o pomiar przepływu. Parametry termodynamiczne (temperatura, własności materiałowe) zwykle mają na schemacie inne, charakterystyczne oznaczenia czujników i przetworników.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Natężenie przepływu to ilość medium (np. wody, pary lub gazu), która przepływa przez przekrój rurociągu w jednostce czasu. Może być podawane jako strumień objętościowy (np. m³/h) albo masowy (np. kg/s). To jedna z podstawowych wielkości do regulacji i bilansów.
Najczęściej spotyka się przepływomierze mechaniczne, różnicowo-ciśnieniowe (ze zwężką), elektromagnetyczne oraz ultradźwiękowe. W praktyce dobór zależy od rodzaju medium, zakresu przepływu, temperatury i czystości czynnika oraz wymagań dotyczących dokładności.
Układy przepływowe są "wpięte" w tor przepływu i wykorzystują element w rurociągu lub pomiar spadku ciśnienia/oddziaływania medium. Pomiar temperatury wymaga czujnika temperatury w punkcie pomiaru (np. w tulei) i nie potrzebuje tak rozbudowanego toru przepływowego.
Tak, ale zwykle innymi przyrządami niż przepływomierz. Stosuje się gęstościomierze lub metody pośrednie (np. wyznaczanie z temperatury i ciśnienia dla gazów). W typowych zadaniach egzaminacyjnych schemat wpięty w rurociąg częściej dotyczy przepływu niż gęstości.
Ciepło właściwe to właściwość materiałowa określająca, ile energii potrzeba do podniesienia temperatury jednostki masy o 1 stopień. W eksploatacji zwykle korzysta się z tablic/charakterystyk dla danego medium i warunków, a nie z bezpośredniego pomiaru w rurociągu.
Najczęściej spotkasz m³/h, m³/s (strumień objętościowy) oraz kg/s, t/h (strumień masowy). Na egzaminie warto rozróżniać, czy przepływomierz podaje objętość, czy masę – zależy to od technologii pomiaru i sposobu przetwarzania sygnału.
Punkt temperatury to zwykle pojedynczy czujnik w konkretnym miejscu (np. w tulei) i tor sygnału do wskaźnika/przetwornika. Układ przepływu często obejmuje element w rurociągu oraz dodatkowe połączenia/armaturę pomiarową. Kluczowe są symbole i sposób wpięcia w instalację.
Jest krytyczny m.in. przy regulacji mocy cieplnej węzła, doborze i kontroli pracy pomp, zabezpieczeniu przed przegrzaniem wymienników oraz przy rozliczeniach/bilansowaniu. Bez wiarygodnego przepływu trudno ocenić, czy instalacja pracuje w wymaganym punkcie.
Częsty błąd to wybór parametru "popularnego" (np. temperatury) bez analizy sposobu włączenia układu w rurociąg. Inny błąd to mylenie wielkości pochodnych (gęstość, ciepło właściwe) z wielkościami mierzonymi rutynowo. Warto patrzeć na funkcję układu, nie na skojarzenia.
Ćwicz na wielu przykładach: przepływ, ciśnienie, temperatura, poziom. Rób fiszki z symbolami i z zasadą wpięcia czujników w instalację. Pomaga też przegląd DTR typowych przyrządów i schematów montażowych. Na egzaminie szukaj "co jest mierzone" po torze procesu.
info

Statystycznie 63% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "Prawidłowa odpowiedź to natężenie przepływu, ponieważ układy pomiarowe wpięte w rurociąg i przedstawiane na schematach tego typu służą do wyznaczania strumienia (objętościowego lub masowego) medium."

Materiały:

  • Materiały dydaktyczne z metrologii i automatyki w energetyce (skrypty szkolne)
  • Karty katalogowe i instrukcje (DTR) typowych przepływomierzy stosowanych w instalacjach
  • Podręczniki z podstaw przepływu w rurociągach i aparatury kontrolno-pomiarowej
