KWALIFIKACJA ELM4 - CZERWIEC 2023



PYTANIE NR 15.

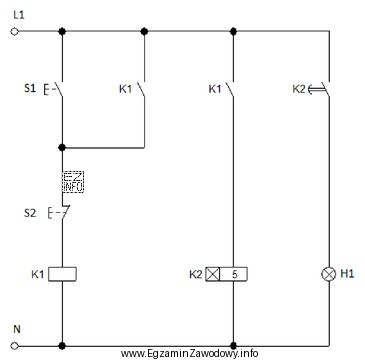

Układ sterowania elektrycznego, którego schemat przedstawiono na rysunku, nie działa poprawnie.
Nieprawidłowość polega na tym, że po podłączeniu do zasilania cewki przekaźnika K2 i po odliczeniu czasu przez ten przekaźnik, kontrolka H1 nie załącza się. Który element układu jest uszkodzony?
Układ sterowania elektrycznego, którego schemat przedstawiono na rysunku,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie schematu i opisu problemu wynika, że po odliczeniu czasu przez przekaźnik K2 kontrolka H1 powinna się załączyć. Skoro kontrolka H1 nie załącza się, a przekaźnik K2 został podłączony i odliczył czas, wskazuje to na problem z stykiem NO (normalnie otwartym) przekaźnika K2, który powinien zamknąć obwód i umożliwić załączenie się kontrolki H1. Pozostałe elementy (przyciski S1 i S2 oraz styk NO K1) nie mają bezpośredniego wpływu na załączenie kontrolki H1 po odliczeniu czasu przez przekaźnik K2.
