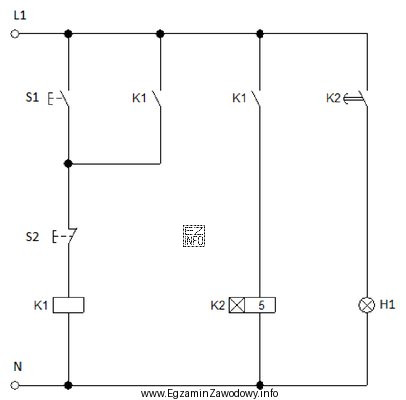

Układ sterowania elektrycznego, którego schemat przedstawiono na rysunku, nie działa poprawnie. Nieprawidłowość polega na tym, że po podłączeniu do zasilania cewki przekaźnika K2 i po odliczeniu czasu przez ten przekaźnik, kontrolka H1 nie załącza się. Który element układu jest uszkodzony?
Układ sterowania elektrycznego, którego schemat przedstawiono na rysunku,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu elektrycznego, problem z niezałączaniem się kontrolki H1 po odliczeniu czasu przez przekaźnik K2 wskazuje na potencjalną usterkę styku normalnie otwartego (NO) przekaźnika K2. Gdy przekaźnik K2 jest aktywowany, jego styk NO powinien zamknąć obwód, umożliwiając przepływ prądu do kontrolki H1. Jeśli styk NO K2 jest uszkodzony, obwód pozostaje otwarty, a kontrolka H1 nie załącza się, mimo że przekaźnik K2 działa poprawnie.
