KWALIFIKACJA ELM4 - STYCZEŃ 2021



PYTANIE NR 31.

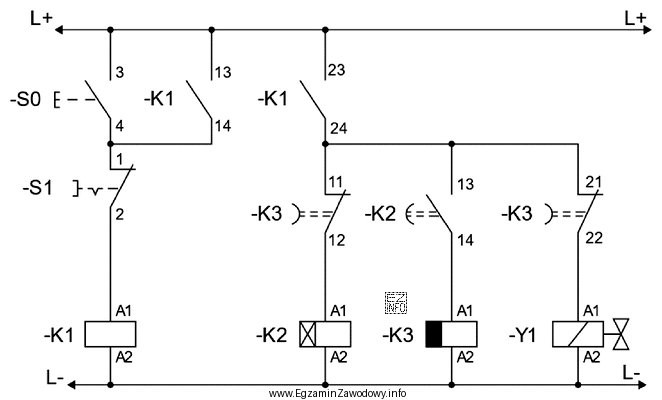

Układ sterowania po naciśnięciu przycisku S0 powinien cyklicznie włączać/wyłączać w odstępach 30 sekundowych cewkę elektrozaworu Y1. Jedną z możliwych przyczyn niewłączania się cewki Y1 po 30 sekundach od naciśnięcia przycisku S0 może być uszkodzenie
  • A. zestyku -K1:13-14.
  • B. zestyku -K3:21-22.
  • C. przycisku -S1.
  • D. cewki -K1.
Układ sterowania po naciśnięciu przycisku S0 powinien
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schemat, widzimy, że zestyk -K3:21-22 jest zestykiem pomocniczym przekaźnika czasowego -K3, który ma za zadanie włączyć cewkę elektrozaworu Y1 po upływie zadanego czasu. Jeśli zestyk -K3:21-22 jest uszkodzony, nie dojdzie do zamknięcia obwodu i włączenia cewki Y1, co jest zgodne z opisem problemu w pytaniu.
