KWALIFIKACJA MEC5 - CZERWIEC 2016



PYTANIE NR 40.
Uruchomienie obrabiarki CNC w trybie pracy automatycznej "blok po bloku" wymaga naciśnięcia przy w kolejności:

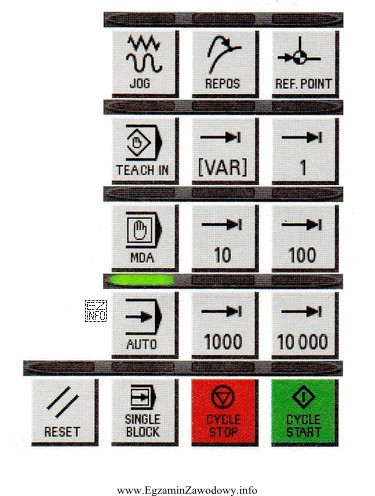

Ilustracja przedstawia panel sterowania obrabiarki CNC, który jest używany w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tryb "blok po bloku" w pracy automatycznej polega na wykonaniu programu NC krokowo, po jednym bloku.
Najpierw wybiera się tryb AUTO, następnie aktywuje SINGLE BLOCK, a uruchomienie wykonania następuje przez CYCLE START. Pozostałe sekwencje dotyczą trybów ręcznych lub zatrzymania/resetu, nie startu cyklu.

Pełne wyjaśnienie:

Tryb pracy automatycznej oznaczany jako AUTO służy do wykonywania programu NC w sposób ciągły. Funkcja SINGLE BLOCK (blok po bloku) modyfikuje ten przebieg tak, aby sterowanie zatrzymywało się po wykonaniu każdego kolejnego bloku i oczekiwało na ponowne potwierdzenie. Jest to typowy sposób bezpiecznego sprawdzenia pierwszego uruchomienia programu, zwłaszcza po zmianach narzędzi, korekcji lub przy podejrzeniu kolizji.

Logiczna sekwencja uruchomienia w tym trybie jest więc następująca: najpierw należy przełączyć obrabiarkę na AUTO (bo test dotyczy pracy automatycznej), potem włączyć SINGLE BLOCK (aby wymusić krokowe wykonywanie), a dopiero na końcu nacisnąć CYCLE START, ponieważ jest to polecenie rozpoczęcia wykonywania programu/cyklu.

Odpowiedzi z MDA i JOG nie pasują do wymaganego kontekstu: MDA/MDI służy zwykle do ręcznego wprowadzania i wykonania pojedynczych poleceń, a JOG do ręcznego przestawiania osi. Sekwencja zawierająca CYCLE STOP opisuje zatrzymanie, a nie start, natomiast RESET kasuje/zeruje wybrane stany i również nie jest typowym krokiem "uruchomienia" pracy blokowej. Na egzaminie warto pamiętać zasadę: najpierw tryb, potem opcja wykonywania, na końcu start cyklu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza tryb AUTO na obrabiarce CNC?
Tryb AUTO to praca automatyczna, w której sterowanie wykonuje program NC zapisany w pamięci (kolejne bloki kodu). Operator zwykle tylko uruchamia cykl, nadzoruje przebieg i reaguje na alarmy. W odróżnieniu od JOG nie służy do ręcznego poruszania osi.
Co to jest SINGLE BLOCK i do czego służy?
SINGLE BLOCK (blok po bloku) powoduje, że program NC wykonuje się krokowo: po każdym bloku sterowanie zatrzymuje się i czeka na kolejne uruchomienie. To ułatwia bezpieczne sprawdzenie pierwszego przejścia programu, obserwację ruchów oraz redukcję ryzyka kolizji.
Jak uruchomić program CNC blok po bloku w trybie automatycznym?
W praktyce należy ustawić pracę automatyczną (AUTO), włączyć funkcję SINGLE BLOCK, a następnie wystartować cykl przyciskiem CYCLE START. Dzięki temu program rusza, ale zatrzymuje się po wykonaniu każdego bloku i wymaga kolejnego potwierdzenia.
Dlaczego nie wybiera się JOG do uruchomienia pracy automatycznej?
JOG jest trybem ręcznym, przeznaczonym do dojazdów i ustawień (np. pozycjonowania osi, bazowania według procedury sterowania). Nie służy do wykonywania programu NC jako sekwencji bloków. Dlatego użycie JOG w sekwencji "AUTO blok po bloku" jest nielogiczne.
Co robi przycisk CYCLE START na panelu CNC?
CYCLE START uruchamia wykonywanie programu/cyklu w aktualnie wybranym trybie automatycznym. Gdy aktywne jest SINGLE BLOCK, startuje wykonanie tylko do końca bieżącego bloku, po czym sterowanie zatrzymuje się i czeka na ponowne wciśnięcie startu.
Kiedy używa się MDA/MDI zamiast AUTO?
MDA/MDI stosuje się zwykle do krótkich, ręcznie wpisanych poleceń (np. pojedynczy ruch, włączenie wrzeciona, test funkcji), bez uruchamiania całego programu z pamięci. To przydatne przy ustawianiu i diagnostyce, ale nie zastępuje trybu AUTO dla normalnej obróbki.
Czy RESET jest potrzebny do uruchomienia programu blok po bloku?
Zwykle RESET służy do kasowania wybranych stanów, przerwania programu lub powrotu do stanu wyjściowego po alarmie. Nie jest standardowym krokiem "startu" pracy blokowej. Nadużywanie resetu może też wymagać ponownego przygotowania (np. powrotu na linię startu).
Jakie błędy najczęściej popełnia się przy pracy blok po bloku?
Typowe błędy to: uruchomienie programu w złym trybie (np. JOG), brak włączonego SINGLE BLOCK i niekontrolowane przejście programu, mylenie CYCLE STOP ze startem, oraz testowanie bez przygotowania (zacisk, punkt zerowy, korekcje narzędzi). Każdy z nich zwiększa ryzyko kolizji.
Dlaczego pytania o kolejność przycisków mogą być niejednoznaczne?
Różne sterowania i pulpity (różni producenci obrabiarek) mają odmienne nazwy, przełączniki i logikę obsługi. To, co na jednym panelu jest osobnym przełącznikiem, na innym może być softkeyem na ekranie. Dlatego bez wskazania sterowania odpowiedź bywa "typowa", ale nie w 100% uniwersalna.
Jak rozwiązywać na egzaminie pytania o tryby AUTO, JOG i MDA?
Najpierw dopasuj tryb do celu: AUTO = wykonanie programu, JOG = ruchy ręczne, MDA/MDI = pojedyncze polecenia. Potem sprawdź, czy odpowiedź zawiera właściwą akcję końcową: start cyklu to zwykle CYCLE START, a nie stop lub reset.
info

Około 55% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że pozostałe sekwencje dotyczą trybów ręcznych lub zatrzymania/resetu, nie startu cyklu.

Materiały:

  • Instrukcja operatora dla konkretnego sterowania CNC używanego w pracowni/zakładzie
  • Materiały dydaktyczne z obsługi panelu operatorskiego CNC (AUTO/JOG/MDA, SINGLE BLOCK)
  • Ćwiczenia warsztatowe: uruchomienie programu na sucho i w trybie blok po bloku
