KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - CZERWIEC 2007



PYTANIE NR 33.

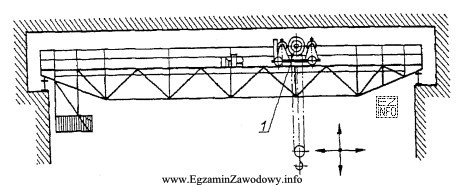

Urządzenie oznaczone na rysunku cyfrą 1, to
Ilustracja przedstawia schematyczny rysunek techniczny mostu suwnicowego z wciągarką, co jest związane z kwalifikacjami
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wciągarka to urządzenie służące do podnoszenia lub przeciągania ładunku za pomocą liny/łańcucha nawijanego na bęben (z napędem). "Dźwig" jest pojęciem szerszym (maszyna z wysięgnikiem), "dźwignik śrubowy" działa śrubą, a "przenośnik cięgnowy" służy do transportu ciągłego, nie do pojedynczego podnoszenia.

Pełne wyjaśnienie:

Odpowiedź "wciągarka." jest właściwa, gdy na rysunku pokazano urządzenie, którego zasadą działania jest zwijanie liny lub łańcucha na bęben i wywoływanie w ten sposób ruchu ładunku (najczęściej podnoszenie w pionie lub przeciąganie w poziomie). W praktyce wciągarka jest typowym elementem stanowisk podnoszenia, wciągów, suwnic lub układów pomocniczych w produkcji i utrzymaniu ruchu.

Dlaczego pozostałe odpowiedzi nie pasują do takiego rozpoznania:

  • "dźwig." – to określenie zbyt ogólne i zwykle odnosi się do kompletnej maszyny dźwignicowej (np. żuraw) realizującej podnoszenie dzięki konstrukcji nośnej, wysięgnikowi, obrotowi, przeciwwadze itd. Wciągarka może być częścią dźwigu, ale nie każdy dźwig jest wciągarką.
  • "dźwignik śrubowy." – działa poprzez mechanizm śrubowy (podnoszenie przez obrót śruby i przesuw nakrętki/ramienia). Taki dźwignik jest typowy np. do unoszenia pojazdów lub ustawiania elementów, a nie do pracy liną/łańcuchem na bębnie.
  • "przenośnik cięgnowy." – jego celem jest transport ciągły materiału/ładunków po torze (np. taśma, łańcuch, cięgno z zabierakami). Funkcja i budowa są inne niż w urządzeniach do doraźnego podnoszenia pojedynczego ładunku.

Wskazówka egzaminacyjna: przy rozpoznawaniu urządzeń na rysunkach zwracaj uwagę na zasadę działania (bęben i nawijanie liny/łańcucha vs śruba vs transport ciągły) oraz na to, czy nazwa odpowiedzi jest terminem konkretnym czy tylko kategorią ogólną.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wciągarka i do czego służy?
Wciągarka to urządzenie do podnoszenia lub przeciągania ładunków, zwykle z użyciem liny albo łańcucha nawijanego na bęben napędzany ręcznie lub mechanicznie. Spotyka się je na stanowiskach montażowych, w warsztatach i jako element większych urządzeń dźwignicowych.
Jaka jest różnica między wciągarką a dźwigiem?
Wciągarka jest konkretnym mechanizmem realizującym ruch ładunku przez nawijanie liny/łańcucha. Dźwig to pojęcie szersze: kompletna maszyna dźwignicowa (konstrukcja nośna, wysięgnik/tor, napędy, osprzęt). Wciągarka może być częścią dźwigu, ale nie zastępuje całej maszyny.
Dlaczego dźwignik śrubowy to nie to samo co wciągarka?
Dźwignik śrubowy podnosi przez ruch śruby (zamiana obrotu na przesuw), często ma mały skok i pracuje punktowo pod podnoszonym elementem. Wciągarka działa liną lub łańcuchem, zwykle na większym zakresie drogi i z inną kinematyką, dlatego na rysunkach rozpoznaje się je po innych elementach.
Co oznacza określenie przenośnik cięgnowy w mechanice?
Przenośnik cięgnowy to urządzenie do transportu ciągłego, w którym elementem roboczym jest cięgno (np. łańcuch, lina) poruszające ładunek lub zabieraki po torze. Jego zadaniem jest przemieszczanie materiału w procesie, a nie jednorazowe podnoszenie jak w typowej wciągarce.
Jak rozpoznać wciągarkę na rysunku technicznym?
Szukaj cech funkcjonalnych: bębna (lub koła) do nawijania, liny/łańcucha oraz napędu i elementów mocowania. W wielu konstrukcjach widać też prowadzenie liny i osprzęt zaczepowy. Kluczowe jest pytanie: czy ruch ładunku powstaje przez nawijanie cięgna na bęben?
Czy wciągarka zawsze służy do podnoszenia w pionie?
Nie. Wciągarka może podnosić w pionie, ale bywa też używana do przeciągania (np. w poziomie lub po pochyleniu), zależnie od sposobu prowadzenia liny/łańcucha i układu bloczków. O zastosowaniu decyduje konfiguracja stanowiska i wymagany kierunek przemieszczenia ładunku.
Jakie elementy bezpieczeństwa są ważne przy wciągarce?
W praktyce ważne są m.in. sprawne hamowanie, właściwe mocowanie, dobór liny/łańcucha do udźwigu, stan haka i zabezpieczeń oraz brak uszkodzeń bębna i prowadzenia. Na egzaminach często sprawdza się rozumienie, że udźwig i stan cięgna są krytyczne dla bezpiecznej eksploatacji.
Kiedy w produkcji stosuje się wciągarkę zamiast przenośnika?
Wciągarkę wybiera się do operacji doraźnych i punktowych: podniesienia detalu, ustawienia podzespołu, przemieszczenia ciężkiego elementu w czasie montażu. Przenośnik stosuje się, gdy potrzebny jest stały, powtarzalny transport materiału w procesie (ciągły przepływ), a nie pojedyncze podnoszenia.
Jakie błędy najczęściej popełnia się w takich pytaniach obrazkowych?
Częsty błąd to wybór nazwy ogólnej ("dźwig") zamiast konkretu ("wciągarka"). Inny to sugerowanie się pojedynczym detalem bez analizy zasady działania. Warto najpierw ustalić funkcję urządzenia na rysunku (nawijanie liny, śruba, transport ciągły), dopiero potem dopasować nazwę.
Jak się uczyć rozpoznawania urządzeń na rysunkach do egzaminu technika mechanika?
Najlepiej pracować na zestawach rysunków i zdjęć: dla każdego urządzenia wypisz 3–5 cech rozpoznawczych (element roboczy, napęd, kierunek ruchu, typowe zastosowanie). Potem ćwicz porównywanie par pojęć (np. wciągarka vs dźwignik) i ucz się po funkcji, nie po nazwie.
info

To pytanie poprawnie rozwiązuje 68% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Wciągarka to urządzenie służące do podnoszenia lub przeciągania ładunku za pomocą liny/łańcucha nawijanego na bęben (z napędem)."

Materiały:

  • Podręczniki i materiały szkolne z zakresu "Podstaw budowy maszyn" oraz "Urządzeń transportu bliskiego"
  • Karty katalogowe i instrukcje obsługi wciągarek (przykłady producentów) do nauki rozpoznawania budowy
  • Zadania z rozpoznawania elementów i urządzeń na rysunkach technicznych (ćwiczenia egzaminacyjne)
