KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - STYCZEŃ 2013

PYTANIE NR 23.

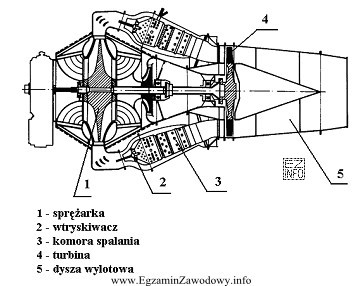

Na rysunku przedstawiono
Ilustracja przedstawia schemat silnika odrzutowego, co jest zgodne z podaną odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Silnik odrzutowy w typowym schemacie rozpoznasz po przepływie powietrza przez sprężarkę i komorę spalania oraz wyrzucie gazów przez dyszę, co wytwarza ciąg.
Silnik rakietowy ma własny utleniacz, a turbina parowa pracuje na parze bez komory spalania w strumieniu roboczym.

Pełne wyjaśnienie:

Odpowiedź "silnik odrzutowy." jest właściwa, gdy na rysunku widać układ wytwarzający ciąg przez przyspieszenie strugi gazów i ich wyrzut przez dyszę. Dla silnika odrzutowego (w ujęciu ogólnym) charakterystyczne są elementy toru przepływu: wlot, sprężanie powietrza (np. sprężarka), doprowadzenie energii w komorze spalania, a następnie rozprężanie na turbinie (jeśli jest) i wylot przez dyszę.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "silnik rakietowy." – w napędzie rakietowym utleniacz i paliwo są zwykle zabierane na pokład i spalanie nie wymaga zasysania powietrza z otoczenia. Na schematach częściej widać zbiorniki/układ zasilania oraz komorę i dyszę, bez typowego wlotu i sprężarki powietrza atmosferycznego.
  • "turbinę parową." – turbina parowa jest maszyną przepływową zamieniającą energię pary na pracę na wale. Nie jest to silnik wytwarzający ciąg odrzutowy; w typowym ujęciu nie ma komory spalania w strumieniu roboczym, a kluczowe są stopnie kierownic/łopatek i doprowadzenie pary.
  • "silnik turbospalinowy." – to określenie bywa używane w kontekście silnika turbinowego (gazowego) jako jednostki napędowej przekazującej moc na wał (np. do przekładni/śmigła/urządzenia), a nie jako układu, którego celem jest bezpośrednie wytworzenie ciągu dyszą. W zadaniu rozstrzygające są cechy widoczne na rysunku i to, czy przedstawiono napęd odrzutowy.

Wskazówka egzaminacyjna: szukaj na rysunku dyszy wylotowej i sposobu zasilania czynnikiem roboczym. Jeśli układ wyraźnie zasysa powietrze z atmosfery i wyrzuca spaliny, zwykle wskazuje to na napęd odrzutowy; jeśli czynnik roboczy to para z instalacji kotłowej – będzie to turbina parowa.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Silnik odrzutowy wytwarza ciąg przez przyspieszenie strugi gazów i ich wyrzut przez dyszę. Typowo zasysa powietrze z otoczenia, spręża je, miesza z paliwem w komorze spalania, a następnie kieruje gorące gazy do dyszy. Reakcja na wyrzut gazów daje siłę ciągu.
Najprościej: silnik odrzutowy zwykle zasysa powietrze (wlot, sprężarka), a silnik rakietowy ma zasilanie z własnych materiałów pędnych (często zbiorniki paliwa i utleniacza) i nie potrzebuje powietrza atmosferycznego. Oba mają dyszę, ale "źródło utleniacza" jest kluczową różnicą.
Turbina parowa jest maszyną, która zamienia energię pary na moc na wale (obrót). Nie służy do wytwarzania ciągu odrzutowego przez dyszę. W turbinie parowej czynnikiem roboczym jest para (z kotła/instalacji), a w silniku odrzutowym spaliny powstają ze spalania paliwa w strumieniu powietrza.
W schematach edukacyjnych często rozpoznasz: wlot powietrza, sprężarkę (osiową lub promieniową), komorę spalania, turbinę oraz dyszę wylotową. Nie każdy rysunek pokazuje wszystkie detale, ale obecność toru przepływu powietrza i dyszy jest zwykle rozstrzygająca.
Nie zawsze. W szerokim ujęciu "odrzutowy" opisuje sposób wytworzenia ciągu (wyrzut gazów). Część konstrukcji ma turbinę napędzającą sprężarkę, ale istnieją też rozwiązania, w których sprężanie i przepływ realizowane są inaczej. Na egzaminie najczęściej spotyka się jednak klasyczny schemat z turbiną.
Częsty błąd to wybór odpowiedzi po jednym skojarzeniu, np. "jest dysza, więc rakieta". Drugi błąd to utożsamienie każdej turbiny z parą. Warto sprawdzić źródło czynnika (powietrze czy para) oraz obecność sprężarki i komory spalania w torze przepływu.
Na schemacie rakiety często pojawiają się zbiorniki paliwa i utleniacza oraz instalacja podająca materiały pędne do komory. Brakuje typowego wlotu powietrza i sprężarki zasysającej powietrze z atmosfery. Jeśli rysunek pokazuje głównie komorę i dyszę z zasilaniem z butli/zbiorników, to mocna wskazówka.
Dysza przekształca energię gazów (ciśnienie i temperaturę) w dużą prędkość wylotową strugi. Im większe przyspieszenie gazów w dyszy, tym większa siła reakcji działająca na silnik, czyli ciąg. Dlatego dysza jest kluczowym elementem w napędach odrzutowych i rakietowych.
Przydaje się w czytaniu dokumentacji (DTR, schematy przepływu), podczas diagnozowania usterek i doboru czynności obsługowych. Rozpoznanie, czy mamy maszynę parową, turbinę gazową czy napęd odrzutowy, wpływa na dobór parametrów pracy, zagrożeń oraz procedur serwisowych.
Skuteczna metoda to nauka "po torze czynnika": zaznacz na schemacie wlot, sprężanie/rozprężanie, miejsce doprowadzenia energii i wylot. Ćwicz na kilku przekrojach i porównuj elementy wspólne (łopatki, sprężarka, komora). Unikaj zgadywania po nazwie z samego brzmienia.
info

Około 68% zdających odpowiada poprawnie na to pytanie. średnie
