KWALIFIKACJA ELM5 - STYCZEŃ 2020



PYTANIE NR 3.

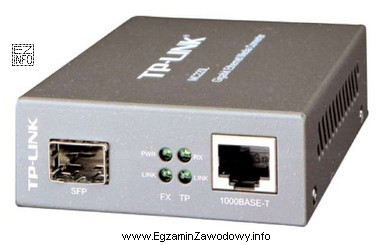

Które urządzenie przedstawia rysunek?
Ilustracja przedstawia urządzenie elektroniczne, które jest konwerterem światłowodowym na Ethernet.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Konwerter światłowód – Ethernet służy do zamiany medium transmisyjnego: łączy odcinek światłowodowy z siecią miedzianą Ethernet (RJ-45). Modem realizuje dostęp do usługi operatora, a nie konwersję światłowód–LAN. Zasilacz PoE dostarcza zasilanie po skrętce, a "wzmacniak" nie jest typowym urządzeniem Ethernet o takiej funkcji.

Pełne wyjaśnienie:

Urządzenie określane jako konwerter światłowód – Ethernet (konwerter mediów) pełni funkcję przejścia między dwoma różnymi mediami transmisyjnymi: światłowodem oraz okablowaniem miedzianym Ethernet. W praktyce spotyka się je m.in. w szafach teletechnicznych, przy kamerach IP lub w budynkach, gdzie doprowadzono światłowód, a dalej sieć jest rozprowadzana skrętką. Rozpoznanie na rysunku zwykle opiera się na obecności złączy światłowodowych (dla wkładki/SFP lub stałego portu optycznego) oraz portu RJ-45.

Odpowiedź "Konwerter światłowód – Ethernet." jest poprawna, ponieważ taka nazwa opisuje kluczową funkcję: zamiana sygnału/medium z optycznego na elektryczne Ethernet (lub odwrotnie), bez pełnienia roli dostępowej do sieci operatora.

Pozostałe odpowiedzi są nieadekwatne typowo z następujących powodów:

  • "Modem sieciowy." – modem jest kojarzony z urządzeniem zapewniającym dostęp do sieci usługodawcy (np. kablowej/DSL/komórkowej). Jego rolą nie jest prosta konwersja światłowód↔Ethernet w sieci lokalnej, tylko zestawienie łącza dostępowego i często funkcje routingu.
  • "Wzmacniak Ethernetowy." – taka nazwa jest potoczna i nieprecyzyjna. W praktyce używa się określeń typu repeater, extender lub switch, ale ich zadaniem jest regeneracja/rozszerzenie zasięgu w danym standardzie, a nie zamiana medium optycznego na miedziane jako podstawowa funkcja.
  • "Zasilacz PoE." – zasilacz/injektor PoE służy do podawania zasilania po skrętce na urządzenia takie jak kamera IP czy punkt dostępowy. Może mieć porty RJ-45, ale nie rozwiązuje problemu przejścia na światłowód i zwykle nie ma toru optycznego.

Wskazówka egzaminacyjna: gdy masz rozpoznać urządzenie z rysunku, najpierw identyfikuj złącza (RJ-45, optyczne, zasilanie), potem dopiero nazwę. To ogranicza zgadywanie na podstawie samej obudowy i diod LED.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest konwerter światłowód–Ethernet?
Konwerter światłowód–Ethernet (konwerter mediów) to urządzenie, które umożliwia połączenie odcinka sieci wykonanego światłowodem z odcinkiem miedzianym Ethernet (skrętka z RJ-45). Jego główną rolą jest zmiana medium transmisyjnego, a nie realizacja dostępu do Internetu.
Jak rozpoznać na rysunku konwerter światłowodowy do Ethernetu?
Najczęściej po zestawie złączy: z jednej strony widać element optyczny (port światłowodowy lub miejsce na moduł), a z drugiej port RJ-45 dla Ethernet. Pomagają też opisy na obudowie (TX/RX, LINK/ACT) oraz typowe diody dla toru optycznego i miedzianego.
Dlaczego modem to nie to samo co konwerter mediów?
Modem służy do zestawienia łącza dostępowego od operatora (np. DSL, kablówka, sieć komórkowa) i często współpracuje z usługą Internet. Konwerter mediów nie "daje Internetu" sam z siebie — tylko zamienia światłowód na Ethernet lub odwrotnie w infrastrukturze LAN.
Co robi zasilacz PoE i kiedy się go używa?
Zasilacz/injektor PoE podaje zasilanie elektryczne po skrętce Ethernet, aby zasilić urządzenie końcowe (kamera IP, telefon VoIP, access point) bez osobnego przewodu zasilającego. Nie jest to urządzenie do przejścia między światłowodem a skrętką, tylko do zasilania po kablu.
Jakie są typowe zastosowania konwerterów światłowód–Ethernet w praktyce?
Spotyka się je m.in. w budynkach z pionami światłowodowymi, w szafach teletechnicznych, przy monitoringu IP oraz tam, gdzie trzeba przesłać sygnał na większą odległość światłowodem, a końcowe urządzenie ma tylko port RJ-45. Ułatwiają modernizację sieci bez wymiany całej infrastruktury.
Czy "wzmacniak Ethernetowy" to poprawne określenie urządzenia sieciowego?
W praktyce jest to określenie potoczne i nieprecyzyjne. W sieciach mówi się raczej o repeaterach, extenderach, switchach lub urządzeniach do regeneracji sygnału. Na egzaminie lepiej kierować się funkcją i złączami niż nazwami potocznymi, które mogą oznaczać różne rzeczy.
Jakie złącza mogą występować w konwerterze światłowodowym?
Po stronie miedzianej zwykle jest RJ-45. Po stronie optycznej może być stałe złącze światłowodowe albo gniazdo na moduł optyczny (w zależności od konstrukcji). Do tego dochodzi zasilanie (np. gniazdo DC) oraz diody sygnalizujące stan łącza optycznego i Ethernet.
Jak odróżnić urządzenie PoE od konwertera światłowód–Ethernet na zdjęciu?
Urządzenie PoE zwykle ma wyłącznie porty RJ-45 (np. LAN i PoE) oraz opisy związane z zasilaniem (PoE, PWR). Konwerter światłowód–Ethernet powinien mieć element związany ze światłowodem (port optyczny lub miejsce na moduł). Kluczowe jest więc szukanie toru optycznego.
Kiedy konwerter mediów nie rozwiąże problemu braku łączności w sieci?
Gdy problem dotyczy konfiguracji logicznej (adresacja IP, VLAN, routing) albo usługi operatora, sam konwerter nie pomoże, bo działa głównie na poziomie medium/fizycznym. Pomaga natomiast, gdy trzeba dopasować medium (światłowód↔miedź) lub zdiagnozować, na którym odcinku toru jest usterka.
Jak przygotować się do pytań z rozpoznawania urządzeń sieciowych na egzaminie?
Ucz się rozpoznawania po złączach i funkcji: RJ-45, światłowód, USB, zasilanie, anteny, opis portów. Ćwicz na kartach katalogowych i zdjęciach urządzeń (konwertery, switche, modemy, PoE). Na egzaminie najpierw nazwij rolę urządzenia, dopiero potem dopasuj nazwę z odpowiedzi.
