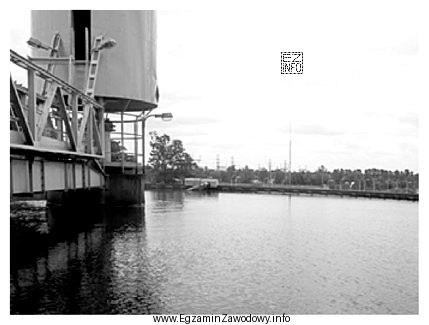

Rozpoznanie urządzenia na zdjęciu opiera się na cechach konstrukcyjnych typowych dla zagęszczacza promieniowego. Tego typu zagęszczacze są najczęściej okrągłymi zbiornikami sedymentacyjnymi, w których pulpa jest doprowadzana zwykle w rejonie centralnym, a następnie w wyniku sedymentacji grawitacyjnej cząstki stałe opadają na dno. Kluczowym elementem są zgarniacze (ramiona/grzebienie), które pracują promieniowo i przemieszczają zagęszczony osad w kierunku środka, skąd jest on odbierany. Nad osadem powstaje ciecz nadosadowa, która jest odprowadzana przelewem na obwodzie.
Odpowiedź "zagęszczaczem promieniowym" jest poprawna, ponieważ pasuje do typowego układu: zbiornik kołowy + elementy mechaniczne zgarniaczy/mostu oraz praca w trybie zagęszczania i klarowania.
Pozostałe odpowiedzi odnoszą się do innych rozwiązań:
- "osadnikiem betonowym" – to z reguły obiekt budowlany (żelbetowy zbiornik/komora) bez charakterystycznego mechanizmu promieniowych zgarniaczy; w wielu przypadkach pełni rolę osadnika wstępnego, a nie typowego zagęszczacza z napędem.
- "zagęszczaczem lamelowym" – urządzenie lamelowe rozpoznaje się po obecności lameli, czyli pakietu nachylonych płyt/rurociągów osadowych, które zwiększają powierzchnię opadania; konstrukcja jest wyraźnie inna niż w zagęszczaczu promieniowym.
- "osadnikiem ziemnym" – ma postać zbiornika/stawu ziemnego (często odkrytego) o innej geometrii i bez typowych elementów mechanicznych zagęszczacza; służy raczej retencji i sedymentacji w większej skali.
W praktyce egzaminacyjnej warto zapamiętać: promieniowy = okrągły zbiornik + zgarniacze/most, a lamelowy = widoczny pakiet płyt (lameli). To najszybszy sposób poprawnej identyfikacji na zdjęciach instalacji przeróbczych.
