KWALIFIKACJA ELE2 - STYCZEŃ 2023 (test 2)



PYTANIE NR 32.

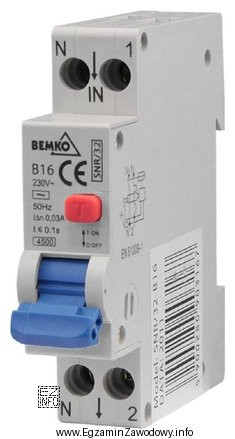

Które urządzenie przedstawiono na ilustracji?
Ilustracja przedstawia wyłącznik różnicowoprądowy z członem nadprądowym, co jest zgodne z podaną poprawną odpowiedzią do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik różnicowoprądowy z członem nadprądowym łączy w jednym aparacie dwie funkcje: wykrywa prąd upływu (ochrona przeciwporażeniowa) oraz zabezpiecza obwód przed przeciążeniem i zwarciem. Pozostałe opcje to inne urządzenia: kontrola faz, wyłącznik nadprądowy 1P bez różnicówki lub ogranicznik przepięć.

Pełne wyjaśnienie:

"Wyłącznik różnicowoprądowy z członem nadprądowym" (często spotykany jako aparat 2w1 typu RCBO) jest przeznaczony do jednoczesnej ochrony ludzi i instalacji.

  • Człon różnicowoprądowy reaguje na prąd upływu do ziemi (różnicę między prądem w przewodzie fazowym i neutralnym). Taka sytuacja może wystąpić np. przy uszkodzeniu izolacji lub dotyku części przewodzących. Aparat odłącza zasilanie, ograniczając ryzyko porażenia.
  • Człon nadprądowy działa jak typowy wyłącznik nadprądowy: zabezpiecza obwód przed przeciążeniem i zwarciem, czyli przed zbyt dużym prądem mogącym doprowadzić do przegrzania przewodów lub uszkodzeń.

Dlatego odpowiedź "Wyłącznik różnicowoprądowy z członem nadprądowym" pasuje do aparatu, który pełni dwie funkcje zabezpieczeniowe w jednej obudowie modułowej.

Pozostałe odpowiedzi opisują inne grupy urządzeń i typowe pomyłki:

  • "Czujnik zaniku i kolejności faz" dotyczy monitorowania zasilania wielofazowego (np. silniki, układy sterowania). To zwykle przekaźnik kontrolny, a nie aparat łączący funkcję RCD i zabezpieczenia nadprądowego.
  • "Wyłącznik nadprądowy jednobiegunowy" chroni jedynie przed przeciążeniem i zwarciem; nie realizuje funkcji różnicowoprądowej (nie wykrywa prądów upływu), więc jest inną klasą zabezpieczenia.
  • "Ogranicznik przepięć" służy do ochrony instalacji przed przepięciami (np. łączeniowymi lub od wyładowań). Jego rola jest inna: nie zastępuje ani różnicówki, ani zabezpieczenia nadprądowego, choć bywa montowany w tej samej rozdzielnicy.

Na egzaminie warto zapamiętać zasadę: jeśli aparat ma jednocześnie "logikę różnicową" (ochrona przed prądem upływu) i "logikę nadprądową" (przeciążenie/zwarcie), to jest to rozwiązanie 2w1, a nie zwykły MCB, SPD ani kontrola faz.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wyłącznik różnicowoprądowy z członem nadprądowym?
To aparat 2w1, który łączy funkcję wyłącznika różnicowoprądowego (wykrywa prądy upływu i chroni przed porażeniem) oraz wyłącznika nadprądowego (chroni przewody przed przeciążeniem i zwarciem). Spotyka się go w rozdzielnicach jako rozwiązanie oszczędzające miejsce.
Jak odróżnić wyłącznik różnicowoprądowy od nadprądowego na rozdzielnicy?
Różnicowoprądowy zwykle ma przycisk testu (np. "T"/"TEST") i parametry prądu różnicowego. Nadprądowy ma przede wszystkim charakterystykę i prąd znamionowy zabezpieczenia obwodu. Wersja 2w1 łączy oba typy oznaczeń w jednym aparacie.
Dlaczego wyłącznik 2w1 jest stosowany zamiast dwóch osobnych aparatów?
Główny powód to oszczędność miejsca w rozdzielnicy i uproszczenie okablowania. Jeden aparat realizuje ochronę przed prądem upływu oraz przeciążeniem/zwarciem. W praktyce ułatwia też serwis, bo zadziałanie dotyczy konkretnego obwodu, a nie wspólnej różnicówki dla wielu obwodów.
Co oznacza człon nadprądowy w aparacie zabezpieczającym?
Człon nadprądowy to część wyłącznika, która reaguje na zbyt duży prąd w obwodzie. Działa przy przeciążeniu (zbyt długotrwały nadmierny prąd) i przy zwarciu (gwałtowny, bardzo duży prąd). Chroni przewody i urządzenia przed przegrzaniem oraz uszkodzeniem.
Czy ogranicznik przepięć zastępuje wyłącznik różnicowoprądowy?
Nie. Ogranicznik przepięć chroni przed krótkotrwałymi skokami napięcia, a wyłącznik różnicowoprądowy chroni przed skutkami prądów upływu (porażeniem). To różne zagrożenia i różne zasady działania, dlatego w rozdzielnicy często stosuje się oba elementy, ale w innych celach.
Jak działa czujnik zaniku i kolejności faz i kiedy się go używa?
To przekaźnik kontrolny do instalacji wielofazowych: wykrywa brak fazy, nieprawidłową kolejność faz lub asymetrię. Stosuje się go do ochrony silników i układów automatyki, aby nie dopuścić do pracy w niewłaściwych warunkach zasilania. Nie jest to zabezpieczenie różnicowoprądowe.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu aparatów na ilustracji?
Najczęściej myli się aparaty modułowe, bo mają podobną obudowę na szynę DIN. Uczniowie patrzą tylko na "dźwignię" i wybierają nadprądowy 1P, ignorując przycisk testu i oznaczenia różnicowe. Drugi błąd to utożsamianie każdego elementu ochronnego z ogranicznikiem przepięć.
Czy w obiektach z urządzeniami gazowymi spotyka się zabezpieczenia różnicowoprądowe?
Tak, bo urządzenia współpracujące z instalacją gazową (sterowanie, pompy, wentylacja, automatyka) są zasilane elektrycznie i wymagają typowych zabezpieczeń instalacyjnych. Dobór zabezpieczeń zależy od obwodu i warunków, ale rozpoznawanie aparatów w rozdzielnicy jest przydatne w pracy technika.
Kiedy przycisk TEST na wyłączniku jest ważną wskazówką na egzaminie?
Gdy na zdjęciu/rysunku widać mały przycisk opisany jako test, to silnie sugeruje obecność funkcji różnicowoprądowej. Egzamin często sprawdza rozpoznawanie właśnie po takich detalach. Trzeba jednak pamiętać, że w wersji 2w1 aparat ma też oznaczenia typowe dla zabezpieczenia nadprądowego.
Jaką strategię przyjąć, gdy odpowiedzi dotyczą podobnych urządzeń zabezpieczających?
Najpierw ustal grupę urządzenia: ochrona przeciwporażeniowa (różnicówka), ochrona nadprądowa (MCB), ochrona przepięciowa (SPD) albo kontrola zasilania (kolejność faz). Potem szukaj cech charakterystycznych na ilustracji: przycisk testu, typowe oznaczenia i układ zacisków.
info

Statystycznie 40% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Wyłącznik różnicowoprądowy z członem nadprądowym łączy w jednym aparacie dwie funkcje: wykrywa prąd upływu (ochrona przeciwporażeniowa) oraz zabezpiecza obwód przed przeciążeniem i zwarciem."

Materiały:

  • Podręczniki/opracowania z podstaw elektrotechniki dla branży budowlanej (aparatura modułowa, ochrona przeciwporażeniowa)
  • Karty katalogowe producentów aparatów: RCBO (RCD z członem nadprądowym), MCB, SPD, przekaźniki kontroli faz
  • Instrukcje eksploatacji rozdzielnic i zasady oznaczeń aparatów (prąd znamionowy, charakterystyka, prąd różnicowy)
