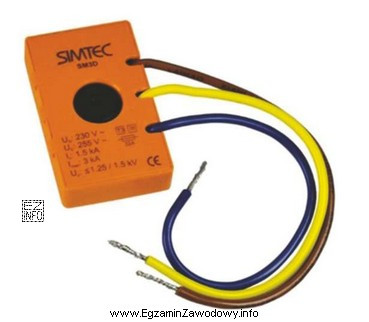

Odpowiedź "Ogranicznik przepięć" jest właściwa, gdy na rysunku widać typowy element ochrony przeciwprzepięciowej (SPD) stosowany w rozdzielnicach. Jego rolą nie jest sterowanie obwodem ani zasilanie odbiorników, lecz ograniczenie energii przepięcia i zmniejszenie szczytowego napięcia pojawiającego się w instalacji, np. podczas wyładowań atmosferycznych lub przepięć łączeniowych.
W praktyce ogranicznik przepięć współpracuje z uziemieniem i połączeniami wyrównawczymi. Dzięki temu impulsy o bardzo krótkim czasie narastania mogą zostać "odprowadzone" poza chronione urządzenia (np. sterowniki, elementy automatyki, czujniki), co ma znaczenie także w obiektach z instalacjami gazowymi, gdzie awaria automatyki może powodować przestoje i ryzyko nieprawidłowej pracy układów zabezpieczeń.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "Przekaźnik bistabilny" to element wykonawczy/sterujący. Służy do przełączania styków i może utrzymywać stan bez ciągłego podtrzymania cewki (w zależności od konstrukcji). Nie pełni funkcji odprowadzania przepięć do ziemi.
- "Wyłącznik zmierzchowy" reaguje na natężenie oświetlenia (fotoczujnik) i steruje załączaniem np. oświetlenia zewnętrznego. To automatyka zależna od światła, a nie ochrona przeciwprzepięciowa.
- "Prostownik dwupołówkowy" jest układem energoelektronicznym do zamiany prądu przemiennego na stały (z wykorzystaniem obu połówek sinusoidy). Jego celem jest zasilanie DC, a nie ochrona przed impulsami przepięciowymi w instalacji.
Wskazówka egzaminacyjna: przy pytaniach "co jest na rysunku" warto skojarzyć funkcję z typowym miejscem montażu. SPD spotyka się w rozdzielnicach przy wejściu zasilania i często jest łączony z uziemieniem; urządzenia sterujące (przekaźniki, zmierzchowe) mają zwykle zaciski sterownicze i opis funkcji załączania, a prostowniki kojarzą się z układami zasilania DC.
