KWALIFIKACJA BUD20 - CZERWIEC 2020



PYTANIE NR 38.

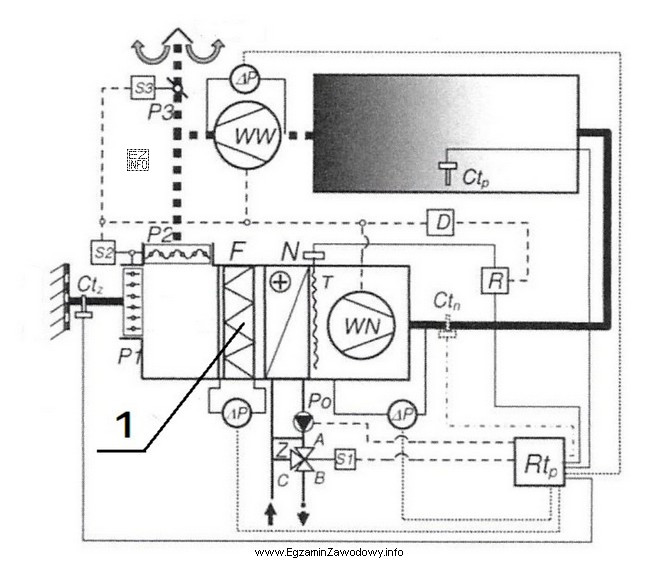

Które urządzenie zostało oznaczone na rysunku cyfrą 1?
Ilustracja przedstawia schemat techniczny związany z inżynierią sanitarną, prawdopodobnie dotyczący systemu wentylacji lub
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Filtr powietrza jest elementem służącym do oczyszczania powietrza nawiewanego z pyłów i zanieczyszczeń, chroniąc m.in. nagrzewnicę i wentylator przed zabrudzeniem.
Pozostałe odpowiedzi dotyczą innych sekcji centrali: mieszania strumieni, tłoczenia powietrza oraz jego ogrzewania.

Pełne wyjaśnienie:

Pytanie dotyczy rozpoznania elementu oznaczonego na rysunku. W instalacjach wentylacyjnych (np. w centralach wentylacyjnych) filtr powietrza odpowiada za usuwanie zanieczyszczeń stałych z powietrza (pyły, kurz), co ma znaczenie dla jakości powietrza w pomieszczeniach oraz dla ochrony kolejnych elementów układu. Zastosowanie filtracji ogranicza zabrudzenie wymienników ciepła, spadek sprawności oraz ryzyko awarii elementów wirujących.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Komora mieszania służy do mieszania strumieni powietrza (np. świeżego z zewnętrznego i powrotnego z pomieszczeń). Jej funkcją jest regulacja udziału powietrza zewnętrznego oraz warunków powietrza nawiewanego, a nie oczyszczanie.
  • Wentylator nawiewny zapewnia przepływ i spręż w instalacji, pokonując opory kanałów, filtrów i wymienników. Jest to urządzenie mechaniczne (wirnik), a nie sekcja przeznaczona do separacji zanieczyszczeń.
  • Nagrzewnica powietrza podnosi temperaturę powietrza (np. wodna lub elektryczna). Jej rolą jest obróbka cieplna, a nie filtracja ani mieszanie.

Wskazówka egzaminacyjna: przy rozpoznawaniu elementów na rysunku zwracaj uwagę na typowe funkcje sekcji (oczyszczanie, ogrzewanie, mieszanie, tłoczenie) i na charakterystyczne symbole/oznaczenia stosowane na schematach central.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest filtr powietrza w centrali wentylacyjnej?
Filtr powietrza to element, który zatrzymuje pyły i inne zanieczyszczenia stałe w strumieniu powietrza. Poprawia jakość powietrza nawiewanego i chroni urządzenia instalacji (np. wymienniki i wentylatory) przed zabrudzeniem oraz spadkiem sprawności.
Jak odróżnić filtr od nagrzewnicy na schemacie centrali?
Filtr jest kojarzony z funkcją oczyszczania i zwykle stanowi oddzielną sekcję przed elementami wrażliwymi na zabrudzenia. Nagrzewnica to element obróbki cieplnej (ogrzewanie), często rysowany jako wymiennik/sekcja grzewcza. W praktyce pomaga analiza kolejności funkcji w przepływie.
Dlaczego filtr montuje się przed wentylatorem nawiewnym?
Montaż filtra przed wentylatorem ogranicza dostawanie się pyłu do wirnika i obudowy, co zmniejsza ryzyko niewyważenia, hałasu i awarii. Dodatkowo czystsze powietrze trafia do dalszych sekcji (np. nagrzewnicy), co ogranicza zabrudzenie i utratę sprawności wymiany ciepła.
Co robi komora mieszania w układzie wentylacji?
Komora mieszania służy do połączenia i zmieszania dwóch strumieni powietrza, najczęściej powietrza zewnętrznego i powrotnego. Umożliwia regulację udziału powietrza świeżego, wspiera odzysk energii i stabilizuje parametry nawiewu, ale nie pełni funkcji oczyszczania jak filtr.
Jaką funkcję pełni wentylator nawiewny w centrali?
Wentylator nawiewny wymusza przepływ powietrza i wytwarza spręż potrzebny do pokonania oporów instalacji (kanały, kształtki, filtry, wymienniki). Bez niego nie da się zapewnić wymaganej wydajności nawiewu w pomieszczeniach, dlatego jest kluczowym elementem układu transportu powietrza.
Kiedy w centrali stosuje się nagrzewnicę powietrza?
Nagrzewnicę stosuje się, gdy trzeba podnieść temperaturę powietrza nawiewanego, np. w sezonie grzewczym. Może to być nagrzewnica wodna lub elektryczna. Jej zadaniem jest obróbka cieplna powietrza, a nie filtracja czy mieszanie strumieni.
Jakie błędy najczęściej popełnia się przy identyfikacji elementów na rysunku?
Najczęściej myli się elementy o podobnym "położeniu" w układzie (np. filtr vs nagrzewnica), wybiera odpowiedź na podstawie ogólnego kształtu bez analizy funkcji, albo zakłada z góry, że numer 1 musi oznaczać "najważniejszy" element (np. wentylator). Pomaga analiza roli sekcji.
Czy filtr powietrza wpływa na spadek ciśnienia w instalacji?
Tak. Filtr powoduje spadek ciśnienia (opór przepływu), który rośnie wraz z jego zabrudzeniem. Z tego powodu dobór wentylatora i nastaw układu powinien uwzględniać opory filtracji, a w eksploatacji ważna jest kontrola stanu filtrów i ich terminowa wymiana.
Jak przygotować się do pytań z rozpoznawania urządzeń wentylacyjnych na egzaminie?
Warto przećwiczyć czytanie schematów central wentylacyjnych i kanałów: rozpoznawanie filtrów, wentylatorów, nagrzewnic, chłodnic i komór mieszania. Pomaga praca z DTR producentów oraz zestawem typowych symboli. Dobrą metodą jest też opisywanie funkcji elementu własnymi słowami.
Gdzie w dokumentacji instalacji sanitarnych spotyka się takie rysunki z numerami?
Najczęściej w schematach funkcjonalnych central, rysunkach montażowych, zestawieniach urządzeń oraz dokumentacji serwisowej (DTR). Numeracja bywa używana do powiązania elementów z tabelą urządzeń, opisem technicznym lub wykazem części, dlatego umiejętność jej odczytu jest praktyczna w montażu i eksploatacji.
info

Statystycznie 63% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Filtr powietrza jest elementem służącym do oczyszczania powietrza nawiewanego z pyłów i zanieczyszczeń, chroniąc m.in. nagrzewnicę i wentylator przed zabrudzeniem."

Materiały:

  • DTR i schematy producentów central wentylacyjnych (sekcje: filtr, nagrzewnica, komora mieszania, wentylatory)
  • Podręczniki/kompendia z wentylacji i klimatyzacji omawiające budowę central wentylacyjnych
  • Materiały dydaktyczne z czytania rysunku technicznego instalacji sanitarnych (schematy funkcjonalne i zestawienia urządzeń)
