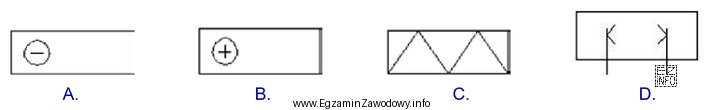

Pytanie dotyczy identyfikacji oznaczenia dla zespołu ogrzewczo-wentylacyjnego z zastosowaniem bloku nagrzewnicy. W praktyce chodzi o rozpoznanie, które oznaczenie (wg przyjętej w dokumentacji symboliki) odpowiada układowi, w którym ogrzewanie powietrza jest realizowane przez sekcję nagrzewnicy stanowiącą wydzielony blok/segment urządzenia (np. centrali wentylacyjnej).
Odpowiedź "B" jest poprawna, ponieważ wskazuje właśnie to oznaczenie, które w danym zestawie symboli odnosi się do zespołu zawierającego blok nagrzewnicy. W instalacjach HVAC nagrzewnica (wodna, elektryczna, parowa) jest elementem podnoszącym temperaturę powietrza nawiewanego, a "blok nagrzewnicy" sugeruje rozwiązanie modułowe/sekcyjne, typowe dla central wentylacyjnych.
Pozostałe odpowiedzi są niepoprawne, bo odnoszą się do innych oznaczeń z tej samej konwencji (np. zespołów bez nagrzewnicy, z innym typem sekcji lub z innym układem przygotowania powietrza). Typową pułapką jest mylenie:
- pojedynczego elementu grzejnego z zespołem ogrzewczo-wentylacyjnym jako układem,
- nagrzewnicy z innymi elementami obróbki powietrza (np. chłodnicą, odzyskiem ciepła, filtracją),
- oznaczeń zależnych od legendy projektu z rzekomo "uniwersalnymi" symbolami.
Na egzaminie warto najpierw ustalić, czy pytanie dotyczy układu (zespołu), czy pojedynczego podzespołu, a następnie odnieść się do logiki działania: jeśli ma występować ogrzewanie powietrza, w schemacie musi pojawić się sekcja nagrzewnicy w torze powietrza oraz (zwykle) powiązane elementy regulacji i zasilania czynnikiem grzewczym.
