KWALIFIKACJA TKO3 - WRZESIEŃ 2015



PYTANIE NR 31.

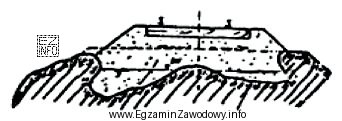

Uszkodzenie podtorza przedstawione na rysunku nazywa się
Ilustracja przedstawia schematyczny rysunek techniczny związany z infrastrukturą kolejową, prawdopodobnie dotyczący
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"worki podsypkowe" to doraźne zabezpieczenie stosowane m.in. przy lokalnych uszkodzeniach podtorza i skarp, gdy trzeba szybko ustabilizować miejsce i ograniczyć dalszą deformację. Pozostałe odpowiedzi opisują inne mechanizmy: rozpełzanie (powolne przemieszczanie mas), osunięcie (zjazd bryły gruntu) oraz wyłuszczenie (ubytek warstwy powierzchniowej).

Pełne wyjaśnienie:

W pytaniu trzeba rozpoznać nazwę uszkodzenia podtorza pokazanej na rysunku. Odpowiedź "workami podsypkowymi" odnosi się do charakterystycznego sposobu doraźnego zabezpieczenia lub "obudowania" miejsca uszkodzenia poprzez ułożenie worków wypełnionych materiałem (np. kruszywem). Takie rozwiązanie stosuje się, gdy konieczne jest szybkie ustabilizowanie fragmentu skarpy/nasypu lub ograniczenie dalszego rozmywania i deformacji do czasu wykonania naprawy docelowej.

Dlaczego pozostałe odpowiedzi nie pasują do tego rozpoznania?

  • "rozpełzaniem nasypu" opisuje proces powolnego przemieszczania i "rozjeżdżania się" mas ziemnych nasypu, zwykle bez jednej wyraźnej powierzchni poślizgu. Na rysunkach/zdjęciach typowe są rozległe, stopniowe deformacje i spękania, a nie doraźne zabezpieczenie z worków.
  • "osunięciem skarpy" to klasyczne osuwisko: bryła gruntu przemieszcza się po mniej lub bardziej wyraźnej powierzchni poślizgu, często tworząc próg osuwiskowy i jęzor. Jest to nazwa zjawiska geotechnicznego, a nie nazwa zabezpieczenia; jeśli na rysunku dominują elementy worków, to nie jest to właściwa odpowiedź.
  • "wyłuszczeniem powierzchniowym" dotyczy płytkich ubytków i odspajania warstwy wierzchniej (np. na skutek erozji, działania wody, mrozu). Zwykle ma charakter cienkiej warstwy, bez obrazu typowego dla stabilizacji workami.

Wskazówka egzaminacyjna: w zadaniach "rozpoznaj uszkodzenie z rysunku" najpierw ustal, czy odpowiedzi nazywają zjawisko (np. osunięcie) czy sposób zabezpieczenia/naprawy (np. worki). Potem dopasuj do cech rozpoznawczych widocznych na ilustracji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest podtorze w drodze kolejowej?
Podtorze to część konstrukcji drogi kolejowej znajdująca się pod nawierzchnią (podsypką i elementami toru), która przenosi obciążenia na grunt rodzimy. Obejmuje m.in. nasypy/wykopy, warstwy ochronne oraz elementy odwodnienia, które wpływają na stateczność.
Jakie są najczęstsze uszkodzenia skarp nasypów kolejowych?
Najczęściej spotyka się erozję powierzchniową, lokalne ubytki po spływie wód, spękania i deformacje, a także osuwiska. Przyczyną bywa zbyt duże uwodnienie, słabe zagęszczenie, brak sprawnego odwodnienia lub obciążenia dynamiczne od ruchu.
Dlaczego odwodnienie jest kluczowe dla trwałości podtorza?
Woda obniża wytrzymałość gruntu i może powodować rozmywanie oraz utratę stateczności skarp. Sprawne rowy, dreny i przepusty ograniczają zawilgocenie, dzięki czemu zmniejsza się ryzyko osunięć i deformacji. Na egzaminie często łączy się uszkodzenia z przyczyną wodną.
Co oznacza rozpełzanie nasypu i jak je rozpoznać?
Rozpełzanie to powolne, długotrwałe przemieszczanie się mas gruntu nasypu na boki, zwykle bez jednego wyraźnego "odcięcia". W praktyce widać szerokie deformacje, spękania i zmianę geometrii skarpy. To inne zjawisko niż nagłe osunięcie.
Co to jest osunięcie skarpy w ujęciu geotechnicznym?
Osunięcie skarpy to przemieszczenie bryły gruntu po powierzchni poślizgu, często z wyraźnym progiem i nagromadzeniem materiału u podnóża. Zwykle pojawia się po intensywnych opadach lub przy nieszczelnym odwodnieniu. Wymaga oceny stateczności i naprawy docelowej.
Jaką rolę mogą pełnić worki podsypkowe przy awarii podtorza?
Worki podsypkowe bywają stosowane jako szybkie zabezpieczenie miejsca uszkodzenia: stabilizują skarpę, ograniczają dalsze rozmywanie i pozwalają tymczasowo utrzymać geometrię. Nie zastępują naprawy docelowej, ale mogą być elementem działań interwencyjnych w utrzymaniu linii.
Kiedy uszkodzenie skarpy traktuje się jako sytuację pilną?
Za pilne uznaje się uszkodzenia, które szybko postępują, zbliżają się do toru, powodują ubytki materiału lub zagrażają stateczności. Sygnałem są świeże spękania, zapadliska, wypływy wody i nagłe zmiany kształtu skarpy. Wtedy konieczne są działania zabezpieczające i ograniczenia eksploatacyjne.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu uszkodzeń z rysunku?
Typowe błędy to wybór ogólnej nazwy "osunięcie" dla każdego zniszczenia, mylenie procesu (rozpełzanie) z efektem (ubytek), oraz ignorowanie elementów wskazujących na zabezpieczenie doraźne. Pomaga analiza: co jest zjawiskiem, a co środkiem naprawczym widocznym na ilustracji.
Jak odróżnić erozję powierzchniową od osuwiska?
Erozja powierzchniowa jest płytka i dotyczy głównie wierzchniej warstwy (bruzdy, spłukiwania, drobne ubytki). Osuwisko obejmuje większą masę gruntu i przemieszczenie bryły, często z wyraźnym progiem. W zadaniach egzaminacyjnych zwraca się uwagę na skalę i "geometrię" deformacji.
Jak przygotować się do pytań o uszkodzenia podtorza na egzaminie?
Najlepiej uczyć się na zestawach zdjęć/rysunków: rozpoznawać cechy osuwisk, erozji, rozpełzania oraz typowe zabezpieczenia tymczasowe. Warto tworzyć własne fiszki: nazwa zjawiska, objawy, przyczyna i działanie naprawcze. Na egzaminie trenuj też uważne czytanie polecenia.
info

To pytanie poprawnie rozwiązuje 49% zdających egzamin. trudne

Specjaliści zwracają uwagę: ""worki podsypkowe" to doraźne zabezpieczenie stosowane m.in. przy lokalnych uszkodzeniach podtorza i skarp, gdy trzeba szybko ustabilizować miejsce i ograniczyć dalszą deformację."
