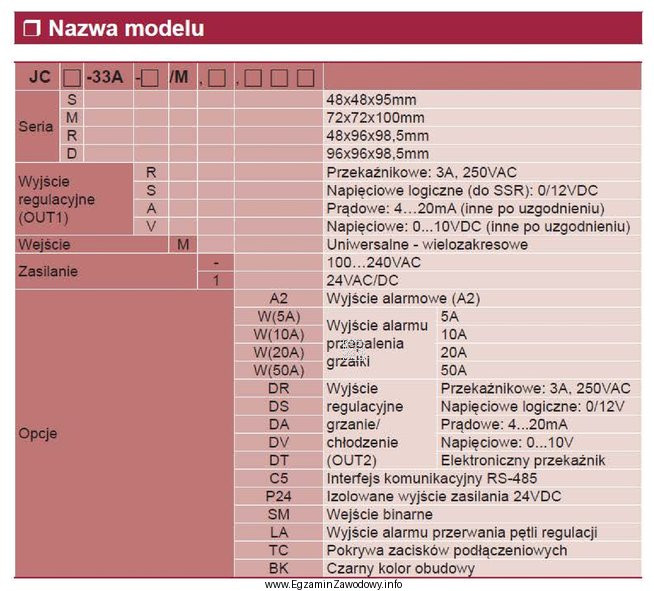

W tego typu zadaniu nie "zgaduje się" odpowiedzi po wyglądzie kodu, tylko odtwarza konfigurację regulatora na podstawie fragmentu karty katalogowej (zwykle jest to tabela "order code", "model selection" lub legenda wariantów).
Należy po kolei sprawdzić trzy warunki podane w treści:
- Zasilanie napięciem sieciowym – w tabeli doboru trzeba wybrać wariant, który ma zasilanie sieciowe (a nie np. niskonapięciowe). To kryterium eliminuje część kodów, które mogą dotyczyć innego zakresu zasilania.
- Wyjście alarmu przerwania pętli regulacji – chodzi o funkcję alarmową związaną z diagnostyką pętli (typowo wykrywanie sytuacji, gdy mimo sterowania nie ma spodziewanej reakcji procesu). W order code może to być osobna opcja alarmowa, typ wyjścia alarmowego lub wariant funkcji.
- Wyjście prądowe 4–20 mA – to standardowy sygnał analogowy w automatyce, stosowany do sterowania lub retransmisji. W karcie katalogowej trzeba potwierdzić, że dany wariant ma właśnie prądowe 4–20 mA, a nie np. wyjście przekaźnikowe, napięciowe lub inny typ wyjścia.
Odpowiedź "JCM-33A-A/M,-,LA" jest poprawna, ponieważ jest wskazana jako wariant zgodny z jednoczesnym spełnieniem wszystkich wymienionych wymagań (zasilanie sieciowe + alarm przerwania pętli + wyjście 4–20 mA) w tabeli doboru.
Pozostałe propozycje są niepoprawne typowo z jednego z powodów:
- zawierają wariant innego typu wyjścia (np. inny rodzaj sygnału niż 4–20 mA),
- nie obejmują wymaganej funkcji/typu alarmu przerwania pętli regulacji,
- odnoszą się do innej wersji wykonania (inna opcja w kodzie modelu), która nie odpowiada uszkodzonemu urządzeniu.
Wskazówka egzaminacyjna: czytaj oznaczenie kodu od lewej do prawej i po każdym fragmencie sprawdzaj w legendzie, co on oznacza. Jeden niezgodny parametr (np. typ wyjścia) dyskwalifikuje model, nawet jeśli reszta się zgadza.
