Połączenia uzwojeń trójfazowych najczęściej rozróżnia się jako gwiazda (Y) albo trójkąt (Δ). W pytaniu należy odczytać, jak na schemacie zrealizowano węzły połączeniowe uzwojeń.

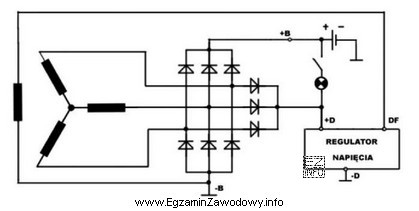

"w gwiazdę" jest poprawne wtedy, gdy na rysunku widać, że trzy uzwojenia mają jeden wspólny punkt połączenia (tzw. punkt neutralny/punkt gwiazdowy). Z tego wspólnego węzła nie muszą wychodzić przewody na zewnątrz – istotne jest samo złączenie trzech końców (albo trzech początków) uzwojeń. Pozostałe trzy końce tworzą trzy wyprowadzenia fazowe.
"w trójkąt" byłoby prawidłowe, gdyby uzwojenia były połączone "w pierścień": koniec jednego uzwojenia łączy się z początkiem następnego, tworząc zamkniętą pętlę i brakowałoby pojedynczego wspólnego węzła dla wszystkich trzech. Na schemacie trójkąta typowo widać trzy węzły połączeń, ale nie jeden wspólny dla wszystkich.
Odpowiedzi "szeregowo" i "równolegle" są typowe dla prostych połączeń odbiorników/elementów w obwodach (zwłaszcza jednofazowych lub DC), ale nie opisują jednoznacznie standardowych topologii połączeń trójfazowych uzwojeń. W układach trójfazowych używa się nazw "gwiazda" i "trójkąt", bo same słowa "szeregowo/równolegle" nie precyzują węzłów i liczby zacisków w typowy sposób.
Wskazówka egzaminacyjna: szukaj na schemacie odpowiedzi na dwa pytania: (1) Czy istnieje jeden punkt, do którego dochodzą trzy uzwojenia? Jeśli tak, to gwiazda. (2) Czy uzwojenia tworzą zamkniętą pętlę bez wspólnego węzła? Jeśli tak, to trójkąt. Dopiero potem analizuj, jakie są wyprowadzenia na zewnątrz.
