Styk przycisku może być typu NC (normalnie zamknięty) albo NO (normalnie otwarty). Słowo "normalnie" odnosi się do stanu spoczynkowego, czyli bez naciskania przycisku.
Interpretacja pomiarów rezystancji jest następująca:
- Rezystancja bliska 0 Ω oznacza, że obwód jest zamknięty i prąd może płynąć (styki zwarte). W praktyce dla styków mechanicznych dopuszczalna jest niewielka wartość, np. ułamki oma, bo występuje rezystancja przejścia oraz rezystancja przewodów pomiarowych.
- Wskazanie ∞ (lub OL w wielu miernikach) oznacza brak przewodzenia, czyli obwód otwarty (styki rozwarte).

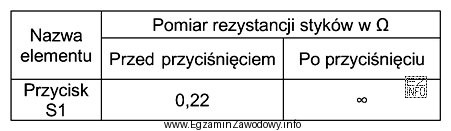

W tabeli dla przycisku S1 otrzymano: 0,22 Ω przed przyciśnięciem oraz ∞ po przyciśnięciu. To znaczy, że w spoczynku styk przewodzi, a po zadziałaniu rozłącza obwód. Dokładnie tak zachowuje się zestyk NC.
Dlaczego warianty z "NO" są błędne? Styk NO w spoczynku powinien mieć przerwę (∞), a dopiero po naciśnięciu dawać małą rezystancję (≈0 Ω). Tu jest odwrotnie, więc NO nie pasuje do wyników.
Dlaczego wariant "NC, który jest niesprawny" jest błędny? Dla sprawnego NC oczekuje się małej rezystancji w stanie zamkniętym oraz bardzo dużej (∞) w stanie otwartym. Pokazane wyniki spełniają ten warunek. Niesprawność częściej objawiłaby się podwyższoną rezystancją w stanie zamkniętym (np. przez utlenienie) albo przewodzeniem w stanie rozwartym (niepełne rozwarcie).
W praktyce takie testy wykonuje się przy uruchamianiu i konserwacji układów sterowania, np. w obwodach STOP i zabezpieczeń, gdzie często stosuje się styki NC, aby przerwanie obwodu powodowało zatrzymanie maszyny.
