KWALIFIKACJA ELE2 - CZERWIEC 2024 (test 2)



PYTANIE NR 25.
W celu sprawdzenia poprawności działania wyłączników różnicowoprądowych zmierzono ich różnicowe prądy zadziałania. Który z wyłączników nie spełnia warunku sprawności pod względem rzeczywistego prądu zadziałania (0,5 ÷ 1,0) IΔN?

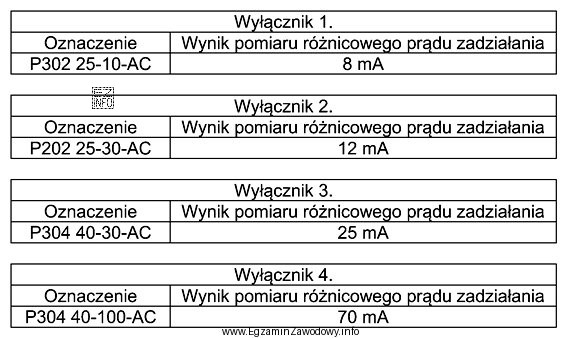

Ilustracja przedstawia tabelę z wynikami pomiarów różnicowych prądów zadziałania dla trzech wyłączników różnicowoprądowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Warunek sprawności wymaga, aby rzeczywisty prąd zadziałania mieścił się w zakresie 0,5–1,0·IΔn. Dla wyłącznika z IΔn=30 mA zakres wynosi 15–30 mA. Wyłącznik 2 zadziałał przy 12 mA, czyli poniżej 15 mA, dlatego nie spełnia kryterium.

Pełne wyjaśnienie:

Wyłącznik różnicowoprądowy (RCD) ma określony przez producenta znamionowy prąd różnicowy IΔn (np. 10 mA, 30 mA, 100 mA). Podczas sprawdzenia testerem RCD mierzy się rzeczywisty prąd zadziałania, czyli wartość prądu różnicowego, przy której aparat rzeczywiście wyłącza obwód.

Zgodnie z przyjętym kryterium oceny sprawności, rzeczywisty prąd zadziałania powinien mieścić się w przedziale (0,5 ÷ 1,0)·IΔn. Oznacza to dwie granice:

  • dolna granica: 0,5·IΔn (zadziałanie wcześniej oznacza zbyt dużą czułość i ryzyko niepożądanych wyłączeń),
  • górna granica: 1,0·IΔn (brak zadziałania do tej wartości oznacza niesprawność w kierunku "za małej czułości").

Dla IΔn = 30 mA zakres poprawnego zadziałania to 15–30 mA. Wyłącznik 2 ma IΔn=30 mA, a zmierzony prąd zadziałania wyniósł 12 mA. Ponieważ 12 mA < 15 mA, wynik jest poniżej dopuszczalnego przedziału, więc ten wyłącznik nie spełnia warunku sprawności.

Pozostałe odpowiedzi są niepoprawne, bo:

  • Wyłącznik 1: ma IΔn=10 mA, więc dopuszczalnie 5–10 mA; wynik 8 mA mieści się w zakresie.
  • Wyłącznik 3: ma IΔn=30 mA, więc 15–30 mA; wynik 25 mA mieści się w zakresie.
  • Wyłącznik 4: ma IΔn=100 mA, więc 50–100 mA; wynik 70 mA mieści się w zakresie.

Wskazówka egzaminacyjna: najpierw ustal IΔn (mA) z oznaczenia, potem policz 0,5·IΔn i porównaj z wynikiem. Uważaj, aby nie pomylić IΔn (mA) z In (A).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza parametr IΔn na wyłączniku różnicowoprądowym?
IΔn to znamionowy prąd różnicowy, czyli wartość prądu upływu (różnicy prądów), przy której RCD powinien zadziałać w warunkach normowych. Typowe wartości to 10, 30, 100 lub 300 mA. To parametr "czułości" RCD, a nie prąd obciążenia w amperach.
Jak obliczyć dopuszczalny zakres prądu zadziałania 0,5–1,0·IΔn?
Najpierw odczytaj IΔn (w mA) z oznaczenia RCD. Potem policz dolną granicę: 0,5·IΔn, oraz górną: 1,0·IΔn. Przykład: dla 30 mA zakres to 15–30 mA, a dla 100 mA zakres to 50–100 mA.
Dlaczego zadziałanie poniżej 0,5·IΔn jest uznawane za nieprawidłowe?
Gdy RCD zadziała poniżej 0,5·IΔn, jest zbyt czuły w stosunku do wymagań. W praktyce może to powodować częste, nieuzasadnione wyłączenia (tzw. fałszywe zadziałania), np. przy chwilowych zakłóceniach lub naturalnych prądach upływu urządzeń.
Czy wyłącznik różnicowoprądowy musi zadziałać dokładnie przy IΔn?
Nie. W ocenie sprawności przyjmuje się dopuszczalny przedział zadziałania, a nie jedną idealną wartość. Dlatego porównuje się wynik z zakresem (0,5 ÷ 1,0)·IΔn. Ważne jest, aby wynik nie był ani za niski, ani za wysoki względem IΔn.
Jak nie pomylić In (A) z IΔn (mA) na oznaczeniu RCD?
In (np. 25 A, 40 A) opisuje prąd znamionowy toru prądowego, czyli obciążalność. IΔn (np. 30 mA, 100 mA) opisuje czułość różnicową. W oznaczeniach często widać obie wartości: ampery dotyczą obciążenia, a miliampery dotyczą ochrony różnicowoprądowej.
Jak wygląda pomiar prądu zadziałania testerem RCD w praktyce?
Tester RCD wytwarza kontrolowany prąd różnicowy i stopniowo go zwiększa, aż RCD wyłączy obwód. Urządzenie zapisuje wartość, przy której nastąpiło zadziałanie. Wynik (w mA) porównuje się z wymaganym zakresem (0,5–1,0)·IΔn oraz sporządza się wynik do protokołu pomiarów.
Jakie są typowe wartości IΔn i do czego się je stosuje?
Najczęściej spotkasz: 30 mA (ochrona dodatkowa przeciwporażeniowa), 100 mA i 300 mA (często ochrona przeciwpożarowa lub selektywność zależnie od układu). 10 mA bywa stosowane w miejscach o podwyższonym ryzyku, ale wymaga ostrożności ze względu na możliwe wyzwalania.
Czy typ wyłącznika AC, A lub B ma znaczenie przy testowaniu?
Tak. Typ określa, na jakie kształty prądu różnicowego RCD reaguje. AC dotyczy prądów sinusoidalnych, A obejmuje także prądy pulsujące stałe, a B również składowe gładkie. Przy pomiarach trzeba dobrać odpowiedni tryb testera i znać wymagania dla danego typu.
Która sytuacja oznacza niesprawność RCD w kierunku "za małej czułości"?
Gdy RCD nie zadziała przy prądzie równym 1,0·IΔn (lub zadziała dopiero powyżej tej wartości), jest "za mało czuły" i może nie zapewnić wymaganej ochrony. Taki wynik zwykle oznacza konieczność wymiany lub dalszej diagnostyki.
Jakie błędy najczęściej robi się w zadaniach o (0,5–1,0)·IΔn?
Najczęstsze to: mylenie A z mA, mylenie In z IΔn, liczenie tylko górnej granicy i pomijanie dolnej, a także błędne odczytanie IΔn z oznaczenia aparatu. Warto zawsze zapisać przedział liczbowy (np. 15–30 mA) i dopiero wtedy porównywać pomiar.
info

To pytanie poprawnie rozwiązuje 53% zdających egzamin. trudne

Według specjalistów z branży: "Warunek sprawności wymaga, aby rzeczywisty prąd zadziałania mieścił się w zakresie 0,5–1,0·IΔn."

Źródła:

  • IEC 61008-1, Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs) – Part 1: General rules (wymagania dotyczące prądu zadziałania w odniesieniu do IΔn).
  • PN-EN 61008-1 (odpowiednik krajowy IEC 61008-1), Wyłączniki różnicowoprądowe bez członu nadprądowego do użytku domowego i podobnego – Część 1: Postanowienia ogólne.

Materiały:

  • Treść normy PN-EN/IEC 61008-1 dotycząca parametrów i badań wyłączników RCD
  • Instrukcje producentów oraz karty katalogowe wyłączników różnicowoprądowych (opis oznaczeń, IΔn, typ AC/A/B)
  • Instrukcje obsługi testerów RCD (procedura pomiaru prądu zadziałania i interpretacja wyników)
