W budynku występują liczne metalowe elementy, które w normalnych warunkach nie są częścią obwodu elektrycznego, ale mogą wprowadzać "obcy" potencjał (np. rurociągi, elementy konstrukcji, metalowe osłony instalacji). Jeśli między takimi częściami a instalacją elektryczną pojawi się różnica potencjałów (np. na skutek uszkodzenia izolacji lub wyładowań), może powstać niebezpieczne napięcie dotykowe.
Dlatego stosuje się połączenia wyrównawcze, czyli celowe połączenie wskazanych metalowych części do wspólnego punktu przeznaczonego do wyrównania potencjałów. W praktyce jest to element pełniący rolę "węzła", do którego doprowadza się przewody łączące części przewodzące obce oraz połączenie z układem uziemiającym/ochronnym. Efekt jest taki, że w razie zakłócenia napięcia "wyrównują się", a różnice potencjałów między dostępnymi dotykowo częściami są mniejsze.

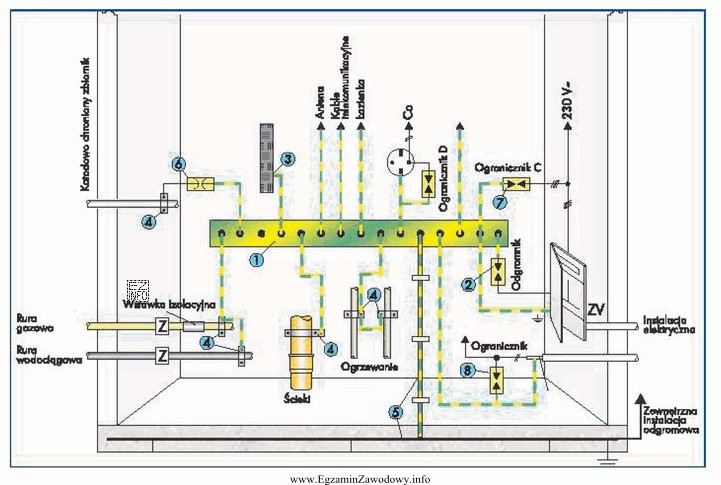

Odpowiedź wskazująca element oznaczony cyfrą 1 jest prawidłowa, ponieważ w typowych schematach właśnie ten element odpowiada za zebranie połączeń wyrównawczych dla metalowych części budynku. Pozostałe oznaczenia (5, 3, 7) w takich schematach odnoszą się do innych części instalacji (np. elementów rozdziału, prowadzenia przewodów lub aparatury), które nie pełnią funkcji wspólnego punktu wyrównania potencjałów, więc nie realizują celu opisanego w pytaniu.
Wskazówka egzaminacyjna: gdy pytanie mówi o "wyrównaniu potencjałów" i "częściach metalowych niebędących częścią obwodu", szukaj na schemacie elementu, do którego zbiegają się przewody łączące rury/metalowe konstrukcje z instalacją ochronną. To zwykle jest szyna lub zacisk połączeń wyrównawczych.
