KWALIFIKACJA ELM6 - STYCZEŃ 2021 (test 2)



PYTANIE NR 35.

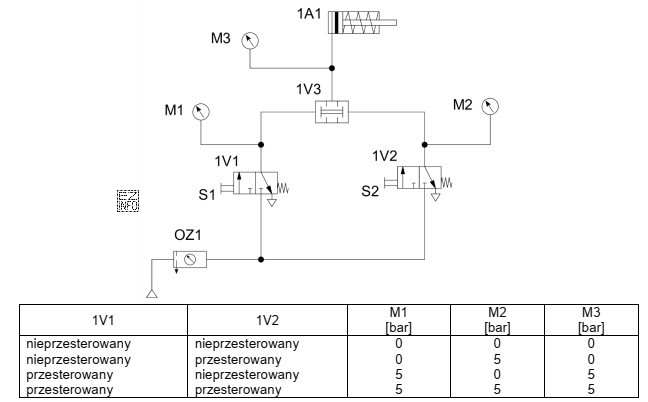

W celu zdiagnozowania usterki w układzie pneumatycznym, przedstawionym na schemacie, wykonano pomiary ciśnienia powietrza przy różnych stanach zaworów 1V1 i 1V2. Na podstawie podanych wyników pomiarów wskaż, który element jest uszkodzony.
W celu zdiagnozowania usterki w układzie pneumatycznym, przedstawionym na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu i wyników pomiarów ciśnienia w różnych punktach układu pneumatycznego, można stwierdzić, że zawór 1V3 jest uszkodzony. Zawór ten nie rozdziela ciśnienia prawidłowo między manometry M1, M2 i M3 w różnych stanach zaworów 1V1 i 1V2, co wskazuje na jego awarię. Pozostałe elementy układu, takie jak zawory 1V1 i 1V2 oraz siłownik 1A1, działają poprawnie, ponieważ zmieniają ciśnienie zgodnie z oczekiwaniami.
