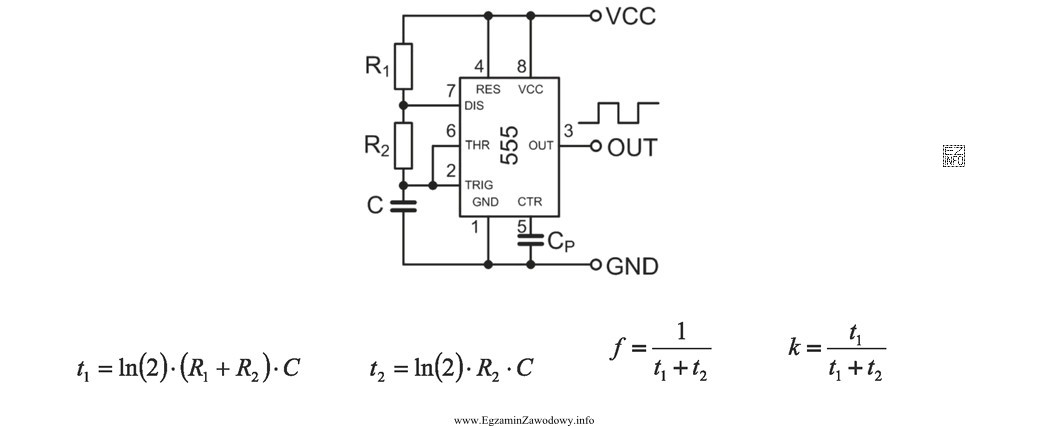

W typowych generatorach RC (np. multwibrator astabilny lub układ z elementem progowym) okres przebiegu wynika z czasu ładowania i rozładowania kondensatora przez rezystory. Te czasy są wprost związane ze stałą czasową obwodu, czyli iloczynem rezystancji i pojemności: R·C.
Jeżeli celem jest zwiększenie częstotliwości sygnału wyjściowego, to należy zmniejszyć okres. Najprostszy sposób, który jednocześnie pomaga zachować współczynnik wypełnienia, to zmniejszenie wartości kondensatora będącego elementem czasotwórczym. Gdy zmniejszysz kondensator C, to zarówno czas narastania, jak i opadania (ładowania/rozładowania) skracają się proporcjonalnie, bo w obu przypadkach występuje ta sama pojemność w równaniach czasowych. Dzięki temu cały przebieg "przyspiesza", a proporcja czasów (a więc wypełnienie) może pozostać bez zmian.
Dlaczego pozostałe odpowiedzi są gorsze w kontekście warunku "przy zachowaniu współczynnika wypełnienia"?
- "rezystora R1" oraz "rezystora R2": zmiana pojedynczego rezystora w generatorze astabilnym zwykle zmienia nie tylko sumaryczny okres, ale też relację czasu stanu wysokiego do niskiego. To oznacza zmianę wypełnienia, co łamie warunek zadania.
- "kondensatora Cp": bez kontekstu schematu Cp często bywa kondensatorem pomocniczym (sprzęgającym, filtrującym, kompensującym). Zmiana takiego kondensatora może wpływać na stabilność, zakłócenia lub kształt, ale nie musi jednoznacznie zwiększać częstotliwości przy zachowaniu wypełnienia. Elementem podstawowo determinującym częstotliwość jest kondensator czasowy C.
W praktyce egzaminacyjnej: gdy w treści pojawia się warunek zachowania wypełnienia, najczęściej szukasz zmiany, która skaluje czasy jednakowo (zmiana wspólnego C), a nie takiej, która zmienia tylko jedną gałąź czasową.
