KWALIFIKACJA MEC8 - CZERWIEC 2016



PYTANIE NR 19.
W czasie spawania może dochodzić do powstawania wad w spoinach. Na którym rysunku przedstawione jestpodtopienie spoiny?

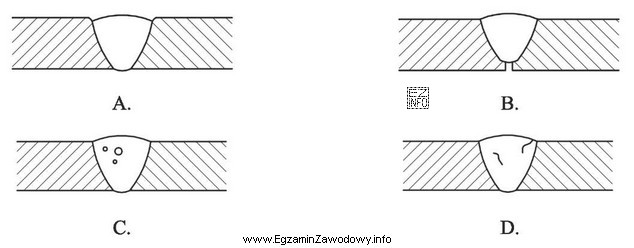

Ilustracja przedstawia cztery schematyczne rysunki spoin, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Podtopienie spoiny to rowek (ubytek materiału) powstający przy brzegu spoiny, zwykle wzdłuż linii wtopienia, który zmniejsza efektywny przekrój złącza. Na poprawnym rysunku wada ma postać wyraźnego zagłębienia przy krawędzi spoiny, a nie pęcherzy czy pęknięć.

Pełne wyjaśnienie:

Podtopienie spoiny (często spotykane w praktyce jako "undercut") jest niezgodnością geometryczną polegającą na tym, że przy brzegu spoiny tworzy się rowek/ubytek w materiale rodzimym. W efekcie przekrój elementu w strefie brzegu spoiny jest lokalnie osłabiony, a karb geometryczny sprzyja inicjacji pęknięć zmęczeniowych.

Jak rozpoznać podtopienie na rysunku lub w kontroli wizualnej (VT)?

  • Wada występuje przy krawędzi spoiny (na przejściu spoina–materiał rodzimy), a nie "w środku" lica.
  • Ma charakter ciągłego lub odcinkowego zagłębienia biegnącego wzdłuż spoiny.
  • Nie jest to dodatni nadlew – w podtopieniu brakuje materiału, a nie ma go za dużo.

Dlaczego pozostałe typowe odpowiedzi bywają mylone z podtopieniem? Na rysunkach wad spoin często występują podobne kontury, dlatego uczniowie mylą:

  • nadlew/nadmierne wzmocnienie lica – to wypukłość, czyli nadmiar materiału; w podtopieniu jest wklęsłość/ubytek przy brzegu,
  • porowatość – są to okrągłe pęcherze/pory w spoinie; nie tworzą rowka wzdłuż krawędzi,
  • pęknięcia – zwykle przedstawiane jako cienkie, ostre linie; podtopienie jest rowkiem o określonej szerokości przy brzegu.

Wskazówka egzaminacyjna: najpierw znajdź na rysunku brzeg spoiny, a dopiero potem oceń, czy jest tam ubytek materiału. Jeśli widzisz "wyżłobienie" biegnące przy krawędzi, to jest to podtopienie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest podtopienie spoiny i jak wygląda?
Podtopienie spoiny to ubytek materiału przy brzegu spoiny, tworzący rowek w materiale rodzimym wzdłuż spoiny. W kontroli wizualnej widać je jako wklęsłe zagłębienie na przejściu spoina–materiał, a nie jako pory czy pęknięcia.
Dlaczego podtopienie spoiny jest groźne dla wytrzymałości złącza?
Podtopienie zmniejsza efektywny przekrój elementu przy krawędzi spoiny i tworzy karb geometryczny. To ułatwia koncentrację naprężeń oraz może przyspieszać pękanie zmęczeniowe, dlatego często wymaga naprawy albo kwalifikuje złącze jako niezgodne.
Jakie są najczęstsze przyczyny powstawania podtopienia podczas spawania?
Najczęściej przyczyną jest nieprawidłowa technika: zbyt duża prędkość spawania, zbyt długi łuk, niekorzystny kąt prowadzenia uchwytu/elektrody lub zbyt wysokie natężenie prądu. Skutek to "wyżłobienie" brzegu bez jego wypełnienia metalem spoiny.
Jak odróżnić podtopienie od nadlewu (nadmiernego wzmocnienia lica)?
Podtopienie to ubytek – rowek przy brzegu spoiny. Nadlew/nadmierne wzmocnienie to nadmiar metalu – wypukłość lica ponad powierzchnię materiału. Na rysunku szukaj więc wklęsłości przy krawędzi, a nie "górki" na środku spoiny.
Czy podtopienie można wykryć samą kontrolą wizualną VT?
Tak, podtopienie jest typową niezgodnością możliwą do wykrycia w VT, bo dotyczy geometrii powierzchni. Warunkiem jest dobre oświetlenie, oczyszczenie spoiny i ocena wzdłuż całej długości. Dodatkowe metody badań dobiera się, gdy podejrzewa się wady wewnętrzne.
Jakie błędy najczęściej popełniają uczniowie przy rozpoznawaniu podtopienia na rysunkach?
Najczęściej mylą podtopienie z porowatością (bo "też wygląda na ubytek") albo z pęknięciem (bo jest liniowe). Kluczowe jest miejsce: podtopienie jest przy brzegu spoiny i ma postać rowka, a porowatość to okrągłe pory, a pęknięcie to cienka szczelina.
Kiedy podtopienie spoiny kwalifikuje złącze do naprawy?
Gdy podtopienie ma istotną głębokość/długość lub przekracza dopuszczalny poziom jakości dla danego złącza. W praktyce warsztatowej, jeśli rowek jest wyraźny i ciągły, często wykonuje się naprawę przez zeszlifowanie i ponowne wykonanie ściegu zgodnie z technologią.
Jak poprawić parametry spawania, żeby ograniczyć podtopienie?
Typowe działania to: zmniejszenie prędkości spawania, skrócenie łuku, korekta kąta prowadzenia oraz dopasowanie natężenia prądu i napięcia do grubości materiału i pozycji spawania. Celem jest takie prowadzenie jeziorka, aby brzeg był przetopiony i jednocześnie wypełniony metalem.
Czy podtopienie występuje tylko w spawaniu elektrodą otuloną?
Nie. Podtopienie może pojawić się w różnych metodach spawania, jeśli technika i parametry są nieprawidłowe (np. zbyt duża prędkość lub zbyt "ostre" prowadzenie łuku). To wada związana głównie z geometrią i sposobem wprowadzania ciepła, a nie wyłącznie z jedną metodą.
Jak przygotować się do pytań o wady spoin na egzaminie ślusarskim?
Ćwicz rozpoznawanie najczęstszych niezgodności na zdjęciach i schematach: podtopienie, porowatość, pęknięcia, brak przetopu, nadlew. Ucz się "punktów kontrolnych": brzeg spoiny, lico, grań, linia wtopienia. Na egzaminie najpierw ustal miejsce wady, potem jej kształt.
info

To pytanie poprawnie rozwiązuje 44% zdających egzamin. trudne

Według specjalistów z branży: "Podtopienie spoiny to rowek (ubytek materiału) powstający przy brzegu spoiny, zwykle wzdłuż linii wtopienia, który zmniejsza efektywny przekrój złącza."

Źródła:

  • PN-EN ISO 6520-1, "Spawanie i procesy pokrewne — Klasyfikacja geometrycznych niezgodności spawalniczych" (definicje i klasyfikacja niezgodności, w tym podtopienia)
  • PN-EN ISO 5817, "Spawanie — Złącza spawane — Poziomy jakości dla niezgodności" (wymagania/ocena dopuszczalności niezgodności, w tym wad brzegowych)
  • https://en.wikipedia.org/wiki/Undercut_(welding) - accessed 2026-02-27

Materiały:

  • Tablice i atlasy niezgodności spawalniczych (materiały do VT)
  • Normy opisujące klasyfikację niezgodności i poziomy jakości spoin
  • Podręczniki wprowadzające do spawalnictwa dla poziomu podstawowego
