Przetwornik różnicy ciśnień (dP) jest przyrządem, którego podstawowym zadaniem jest pomiar różnicy ciśnień między dwoma punktami instalacji. Jednym z najczęstszych zastosowań takiego przetwornika w automatyce przemysłowej jest pomiar przepływu metodą różnicowociśnieniową.

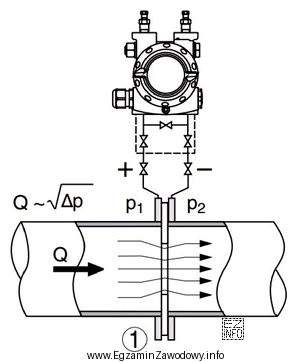

W typowym układzie przepływowym w rurociągu montuje się element spiętrzający (zwężkę), który powoduje spadek ciśnienia zależny od natężenia przepływu. Przetwornik dP mierzy tę różnicę ciśnień, a układ pomiarowy (przetwornik/układ sterowania) przelicza ją na wartość przepływu. Dlatego poprawną odpowiedzią jest strumień objętościowy cieczy.
Dlaczego pozostałe odpowiedzi są błędne?
- Temperatura przepływającej cieczy nie jest wielkością wyznaczaną z różnicy ciśnień. Do temperatury stosuje się czujniki temperatury (np. rezystancyjne lub termoelektryczne) i odpowiednie przetworniki temperatury.
- Lepkość cieczy wpływa na charakter przepływu i może pośrednio oddziaływać na zależności przepływ–dP, ale typowy przetwornik dP jej nie mierzy. Pomiar lepkości realizuje się wiskozymetrami lub dedykowanymi czujnikami lepkości.
- Gęstość cieczy również może występować w modelach przeliczeniowych przepływu, jednak nie jest bezpośrednim wynikiem pomiaru dP. Gęstość mierzy się densytometrami (lub wyznacza na podstawie innych pomiarów), a nie standardowym przetwornikiem różnicy ciśnień.
Wskazówka egzaminacyjna: jeśli w zadaniu pojawia się przetwornik różnicy ciśnień oraz schemat podłączenia do dwóch króćców procesu, bardzo często chodzi o aplikacje typu: filtr (spadek na filtrze), poziom w zbiorniku (hydrostatyka) lub właśnie przepływ na zwężce. Wtedy szukaj odpowiedzi związanej z przepływem, a nie z temperaturą czy własnościami materiału.
