KWALIFIKACJA ELM4 - CZERWIEC 2024



PYTANIE NR 7.

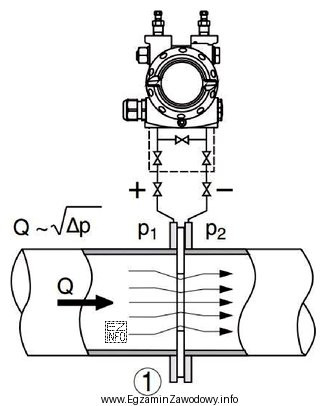

W dokumentacji technicznej przetwornika różnicy ciśnień, zobrazowano jeden z jego wariantów pracy w instalacji automatyki. Rysunek przetwornika przedstawia układ do bezpośredniego pomiaru
W dokumentacji technicznej przetwornika różnicy ciśnień, zobrazowano jeden
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek przedstawia przetwornik różnicy ciśnień, który mierzy różnicę ciśnień (Δp) między dwoma punktami w instalacji. Zgodnie z zasadą działania przetwornika różnicy ciśnień, strumień objętościowy cieczy (Q) jest proporcjonalny do pierwiastka kwadratowego z różnicy ciśnień (Δp). W związku z tym, poprawną odpowiedzią na pytanie jest "strumienia objętościowego cieczy".
