W zadaniu trzeba dobrać rezystor na podstawie wartości z dokumentacji, ponieważ element w pojeździe uległ zwęgleniu i nie da się odczytać jego barw. Kluczowe jest prawidłowe zinterpretowanie zapisu R7 = k36, który w praktyce bywa stosowany jako zapis z literą w miejscu przecinka, czyli 0,36 kΩ.
Krok 1: przeliczenie wartości
0,36 kΩ = 0,36 × 1000 Ω = 360 Ω.

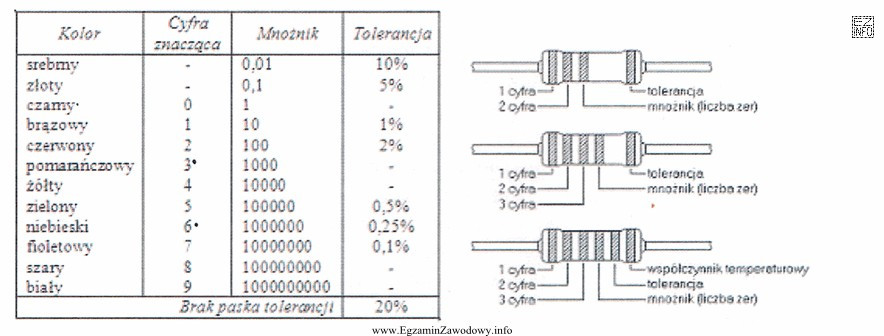

Krok 2: dobór kodu barwnego (4 paski)
W rezystorze 4‑paskowym:
- 1. pasek = pierwsza cyfra значząca,
- 2. pasek = druga cyfra znacząca,
- 3. pasek = mnożnik (potęga dziesięciu),
- 4. pasek = tolerancja.
Dla 360 Ω zapis cyfr i mnożnika to 36 × 10. Cyfra 3 odpowiada barwie pomarańczowej, cyfra 6 barwie niebieskiej, a mnożnik ×10 to brązowy. Tolerancja złota oznacza typowo ±5% w kodzie 4‑paskowym.Dlaczego pozostałe odpowiedzi są błędne?
- "niebieski, pomarańczowy, brązowy, srebrny" daje cyfry 6 i 3 (czyli 63×10 = 630 Ω) oraz inną tolerancję (srebrny), więc nie pasuje do 360 Ω.
- "pomarańczowy, niebieski, czarny, złoty" ma mnożnik czarny (×1), co daje 36 Ω, a nie 360 Ω.
- "niebieski, pomarańczowy, czarny, srebrny" ma cyfry 6 i 3 oraz mnożnik ×1 (63 Ω) i inną tolerancję, więc również nie odpowiada wymaganej wartości.
Wskazówka egzaminacyjna: zawsze zaczynaj od paska tolerancji (złoty/srebrny jest zwykle na końcu) i dopiero potem czytaj cyfry. Dodatkowo wykonaj szybkie przeliczenie kΩ→Ω, aby wychwycić pomyłki rzędu wielkości.
