Pomiar impedancji pętli zwarcia (Zs) w układzie TN-S służy do sprawdzenia, czy w razie zwarcia doziemnego/przewód fazowy–PE popłynie na tyle duży prąd, aby zabezpieczenie nadprądowe odłączyło zasilanie w wymaganym czasie. Dla obwodów gniazd 230 V z wyłącznikiem nadprądowym o charakterystyce B i prądzie znamionowym 16 A (B16) warunek weryfikuje się przez porównanie zmierzonej Zs z maksymalną dopuszczalną Zs obliczoną z zależności: Zs ≤ U0/Ia.
W tym zapisie U0 to napięcie znamionowe względem ziemi (dla obwodu jednofazowego 230 V), a Ia to prąd powodujący zadziałanie zabezpieczenia w wymaganym czasie (dla charakterystyki B przyjmuje się wielokrotność prądu znamionowego wynikającą z charakterystyki czasowo-prądowej). Jeżeli zmierzona impedancja jest większa od dopuszczalnej, prąd zwarciowy będzie zbyt mały, a wyłączenie może nastąpić zbyt późno lub wcale — wtedy wynik uznaje się za negatywny.

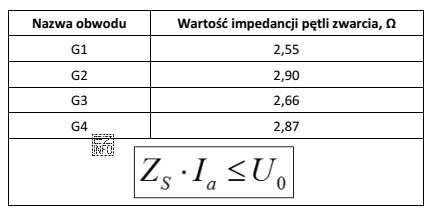

Odpowiedź "G2" jest poprawna, ponieważ dla obwodu G2 wartość Zs podana w tabeli przekracza granicę zapewniającą skuteczne i szybkie zadziałanie S301 B16 przy napięciu 230 V. Pozostałe obwody mają w tabeli Zs na poziomie umożliwiającym spełnienie warunku samoczynnego wyłączenia zasilania.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "G1" – dla tego obwodu (wg tabeli) impedancja pętli zwarcia nie przekracza wartości dopuszczalnej, więc zabezpieczenie ma zapewnione warunki do zadziałania.
- "G3" – analogicznie, wynik pomiaru Zs mieści się w kryterium; błędny wybór zwykle wynika z mylenia charakterystyki B z inną lub z nieuwzględnienia kryterium U0/Ia.
- "G4" – wartość Zs również spełnia wymagania; częstą pułapką jest wybór obwodu tylko na podstawie tego, że ma "dużą" Zs, bez porównania do progu dopuszczalnego.
Wskazówka egzaminacyjna: zawsze wykonaj dwa kroki: (1) ustal kryterium dla zabezpieczenia (B16 i 230 V), (2) porównaj każde Zs z tabeli z wartością graniczną. Samo porównywanie obwodów między sobą nie wystarcza.
