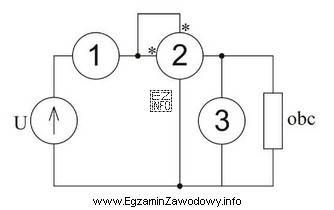

Poprawne rozmieszczenie mierników wynika z ich roli w obwodzie i z tego, jak wpływają na mierzony układ.
Amperomierz służy do pomiaru natężenia prądu płynącego przez dany element/gałąź. Aby mierzył właściwy prąd, musi znaleźć się w tym samym torze prądowym, czyli być włączony szeregowo z odbiornikiem. Dodatkowo amperomierz ma możliwie małą rezystancję wewnętrzną, więc włączenie go równolegle mogłoby spowodować znaczny prąd i zafałszowanie pomiaru, a nawet uszkodzenie.
Woltomierz mierzy napięcie (różnicę potencjałów) między dwoma punktami. Żeby wskazywał napięcie na danym elemencie, podłącza się go równolegle do tego elementu (lub do dwóch punktów, między którymi to napięcie występuje). Woltomierz ma dużą rezystancję wejściową, aby możliwie nie obciążał obwodu; włączenie go szeregowo zwykle uniemożliwia poprawny przepływ prądu i daje błędne wskazania.
Watomierz służy do pomiaru mocy odbiornika/gałęzi. Klasyczny watomierz ma dwa "tory":
- tor prądowy (cewka prądowa) włączany szeregowo z odbiornikiem,
- tor napięciowy (cewka napięciowa) włączany równolegle do odbiornika.
Dlatego jego prawidłowe miejsce w schemacie musi jednocześnie spełniać warunek szeregowego włączenia w tor prądowy oraz równoległego podłączenia do punktów, pomiędzy którymi występuje mierzone napięcie.Odpowiedzi błędne zwykle wynikają z zamiany funkcji przyrządów: podłączenia amperomierza równolegle (co jest typowym błędem i może być niebezpieczne) albo potraktowania watomierza jak woltomierza lub amperomierza, bez rozdzielenia toru prądowego i napięciowego.
W praktyce na egzaminie warto zapamiętać regułę: prąd mierzysz "w przewodzie" (szeregowo), napięcie mierzysz "na elemencie" (równolegle), a moc wymaga jednocześnie informacji o prądzie i napięciu (dwa tory watomierza).
