W multimetrze cyfrowym poprawny dobór zakresu polega na ustawieniu przełącznika na taki zakres maksymalny, który:
- jest większy niż spodziewana wartość mierzona (żeby nie doszło do przekroczenia zakresu),
- jest jednocześnie możliwie najniższy z dostępnych (żeby zachować dobrą rozdzielczość i dokładność odczytu).

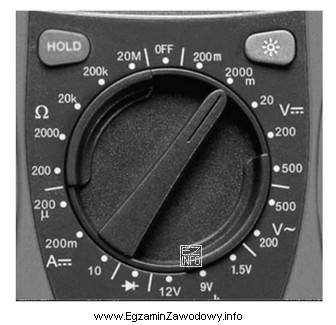

W pytaniu zakres jest ustawiony w sekcji napięcia stałego (DC), czyli przy symbolu V z linią ciągłą i przerywaną. To oznacza, że miernik jest przygotowany do pomiaru napięć stałych, np. baterii i zasilaczy DC.
Dlaczego "stałego o wartości 1,78 V" jest poprawne?
Na typowym multimetrze zakres 20 V DC obejmuje pomiary od 0 do 19,99 V (w przybliżeniu, zależnie od konstrukcji), więc wartość 1,78 V bez problemu mieści się w tym zakresie. Taki wybór zapewnia czytelny odczyt (typowo do setnych wolta na zakresie 20 V), a więc jest uznawany za prawidłowy do dokładnego odczytu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Stałego o wartości 0,178 V – to 178 mV. Dla takiej wartości optymalny byłby zakres rzędu 200 mV (0,2 V). Odpowiedź nie pasuje do wskazania 20 V i do podanej wartości 1,78 V.
- Zmiennego o wartości 1,78 V – napięcie zmienne mierzy się w sekcji V~. Ustawienie w sekcji DC nie odpowiada pomiarowi AC, więc tryb jest niezgodny.
- Zmiennego o wartości 0,178 V – jednocześnie błędny jest zarówno rodzaj napięcia (AC zamiast DC), jak i wartość, która nie odpowiada sytuacji pomiarowej dla 1,78 V.
Wskazówka egzaminacyjna: najpierw rozpoznaj rodzaj pomiaru (DC/AC po symbolu), a dopiero potem dobierz zakres. Zwracaj uwagę na "m" (mili) – 200mV to tylko 0,2 V, czyli dużo mniej niż 1 V.
