KWALIFIKACJA ELE5 - PAŹDZIERNIK 2016



PYTANIE NR 37.
W instalacji oświetleniowej klatki schodowej, której schemat przedstawiono na rysunku, nastąpiło zadziałanie wyłącznika różnicowoprądowego, gdy oświetlenie było załączone. Na podstawie opisu oceń stan techniczny tej instalacji.

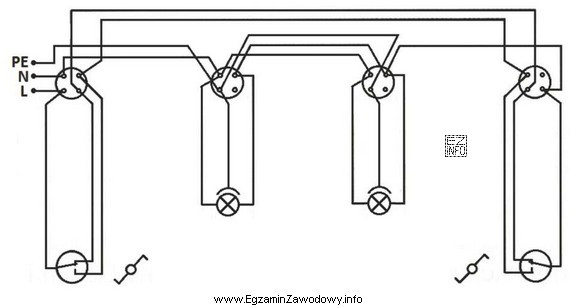

Ilustracja przedstawia schemat instalacji elektrycznej oświetlenia klatki schodowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zadziałanie wyłącznika różnicowoprądowego przy załączonym oświetleniu wskazuje na pojawienie się prądu upływu do przewodu ochronnego lub do ziemi, co może oznaczać uszkodzenie izolacji, oprawy albo zawilgocenie połączeń. Taki stan jest potencjalnie niebezpieczny (ryzyko porażenia) i wymaga usunięcia przyczyny oraz sprawdzeń, więc instalacji nie należy eksploatować.

Pełne wyjaśnienie:

Wyłącznik różnicowoprądowy (RCD) zadziała, gdy wykryje różnicę prądów między przewodem fazowym i neutralnym, co w praktyce oznacza, że część prądu "ucieka" inną drogą (np. przez obudowę oprawy, przewód ochronny, wilgoć lub konstrukcję budynku). Jeżeli do zadziałania doszło gdy oświetlenie było załączone, to prawdopodobną przyczyną jest usterka ujawniająca się pod napięciem: uszkodzona izolacja przewodów w obwodzie, uszkodzona oprawa, niewłaściwe połączenia w puszkach, zawilgocenie lub zabrudzenie powodujące upływ.

W takiej sytuacji poprawna jest ocena: "Instalacja nie może być eksploatowana bez względu na warunki otoczenia." Sam fakt zadziałania RCD jest sygnałem, że instalacja w obecnym stanie nie spełnia wymagań bezpieczeństwa. Dalsza eksploatacja "na siłę" grozi powtarzającym się wyłączaniem, ale przede wszystkim może oznaczać realne zagrożenie porażeniowe w miejscu ogólnodostępnym (klatka schodowa).

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "Instalacja może być eksploatowana bez względu na warunki otoczenia." – jest sprzeczne z logiką działania RCD: zabezpieczenie zadziałało, czyli wykryto stan niepożądany. Bez rozpoznania i usunięcia przyczyny nie ma podstaw do uznania instalacji za bezpieczną.
  • "Instalacja może być eksploatowana po wymontowaniu jednego źródła światła z oprawy." – to typowe "obejście" bez diagnozy. Upływ może wynikać z oprawy, przewodów lub połączeń, a nie z samego źródła światła. Nawet jeśli objaw chwilowo ustąpi, nie jest to rzetelna ocena stanu technicznego.
  • "Instalacja nie może być eksploatowana, gdy źródła światła mają moc większą niż 60 W." – moc źródła światła nie jest kryterium zadziałania RCD. Większa moc może przeciążać obwód lub powodować nagrzewanie, ale RCD reaguje na prąd różnicowy (upływ), a nie na przekroczenie mocy znamionowej.

W praktyce po takim zdarzeniu należy wyłączyć obwód, zlokalizować przyczynę (np. odłączanie odcinków/odbiorników), a następnie wykonać stosowne sprawdzenia instalacji (m.in. stan izolacji i poprawność działania RCD) przed ponownym dopuszczeniem do eksploatacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zadziałanie wyłącznika różnicowoprądowego przy włączonym świetle?
Najczęściej oznacza pojawienie się prądu upływu poza normalną drogą przepływu (L–N), np. do przewodu ochronnego lub przez wilgoć. Przy włączonym oświetleniu wskazuje to na usterkę ujawniającą się pod napięciem: oprawa, przewody, puszka, połączenia.
Dlaczego po zadziałaniu RCD nie powinno się dalej eksploatować instalacji?
Bo RCD zadziałał, wykrywając stan potencjalnie niebezpieczny. Dalsza praca bez usunięcia przyczyny może oznaczać ryzyko porażenia, szczególnie w miejscach wspólnych. Najpierw trzeba znaleźć źródło upływu i potwierdzić sprawność instalacji odpowiednimi sprawdzeniami.
Czy zbyt duża moc żarówki może spowodować zadziałanie RCD?
Zwykle nie. RCD reaguje na prąd różnicowy (upływ), a nie na przekroczenie mocy. Zbyt duża moc może powodować przeciążenie i zadziałanie zabezpieczenia nadprądowego albo przegrzewanie, ale to inny mechanizm niż typowe zadziałanie RCD.
Jakie usterki w oprawie mogą powodować wyzwalanie różnicówki?
Typowe przyczyny to uszkodzona izolacja przewodów w oprawie, przebicie do obudowy metalowej, zawilgocenie i zabrudzenie zacisków, źle wykonane połączenia oraz uszkodzenie przewodu ochronnego. Usterka bywa okresowa i zależna od drgań lub wilgotności.
Kiedy wilgoć w instalacji oświetleniowej może powodować zadziałanie RCD?
Gdy w puszkach, oprawach lub kanałach instalacyjnych pojawia się kondensacja albo zalanie. Wilgoć obniża rezystancję izolacji, tworzy ścieżki upływu i wtedy RCD może wyzwalać szczególnie przy załączeniu obciążenia. Problem nasila się w chłodnych, słabo wentylowanych miejscach.
Jakie pomiary pomagają potwierdzić przyczynę zadziałania RCD w obwodzie oświetlenia?
Pomocne są m.in. pomiar rezystancji izolacji, sprawdzenie ciągłości przewodów ochronnych, oględziny połączeń w puszkach i oprawach oraz test działania RCD. W praktyce łączy się pomiary z lokalizacją usterki przez odłączanie kolejnych odcinków/odbiorników.
Czy wymontowanie jednego źródła światła jest poprawną metodą oceny stanu instalacji?
Nie jest to wiarygodna ocena stanu technicznego. Taki krok może chwilowo zmienić warunki pracy, ale nie usuwa przyczyny upływu, jeśli leży ona w oprawie, przewodach albo w połączeniach. Ocena dopuszczenia do eksploatacji powinna wynikać z diagnozy i sprawdzeń.
Jak odróżnić zadziałanie RCD od zadziałania bezpiecznika nadprądowego?
RCD reaguje na prąd upływu (różnicę L–N), a zabezpieczenie nadprądowe na przeciążenie lub zwarcie. W praktyce patrzy się na to, który aparat zadziałał i w jakich warunkach. Upływy często są związane z wilgocią/izolacją, a przeciążenia z mocą odbiorników.
Dlaczego w klatce schodowej zadziałanie RCD jest szczególnie istotne?
Klatka schodowa to przestrzeń ogólnodostępna, gdzie użytkownicy mogą dotykać elementów metalowych opraw, poręczy czy konstrukcji. Jeśli występuje upływ, rośnie ryzyko porażenia. Dlatego sygnał z RCD traktuje się jako poważną przesłankę do wyłączenia obwodu i naprawy.
Jak przygotować się do pytań egzaminacyjnych o RCD w instalacjach oświetleniowych?
Ucz się mechanizmu działania RCD (prąd różnicowy), typowych przyczyn zadziałań (izolacja, wilgoć, błędy połączeń) oraz podstaw diagnostyki. Trenuj rozróżnianie: przeciążenie/zwarcie vs upływ. W zadaniach zwracaj uwagę na opis "kiedy" zadziałało zabezpieczenie.
info

Około 67% zdających odpowiada poprawnie na to pytanie. średnie

Specjaliści zwracają uwagę: "Taki stan jest potencjalnie niebezpieczny (ryzyko porażenia) i wymaga usunięcia przyczyny oraz sprawdzeń, więc instalacji nie należy eksploatować."

Źródła:

  • PN-HD 60364-4-41, Instalacje elektryczne niskiego napięcia – Ochrona dla zapewnienia bezpieczeństwa – Ochrona przed porażeniem elektrycznym (wymagania dot. ochrony i środków ochronnych, w tym RCD)
  • PN-HD 60364-6, Instalacje elektryczne niskiego napięcia – Sprawdzanie (zakres i cel weryfikacji/oględzin oraz badań instalacji)

Materiały:

  • Materiały dydaktyczne z ochrony przeciwporażeniowej w instalacjach niskiego napięcia
  • Instrukcje producentów wyłączników różnicowoprądowych (zasada działania, typowe przyczyny zadziałań)
  • Podręczniki/opracowania dot. pomiarów instalacji (rezystancja izolacji, ciągłość przewodów ochronnych, test RCD)
