KWALIFIKACJA ELM4 - STYCZEŃ 2021



PYTANIE NR 7.

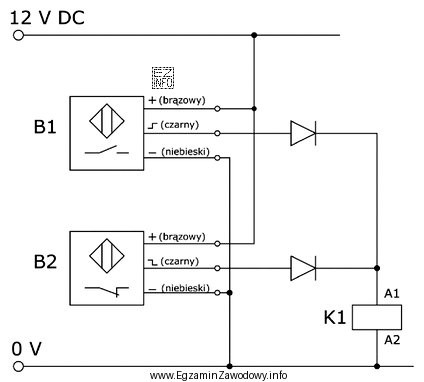

W instalacji sterowania na dwóch przeciwległych końcach przenośnika zastosowano czujniki optyczne z wyjściem PNP, które połączono zgodnie z przedstawionym schematem montażowym. Mimo obecności obiektów w strefie zadziałania obu czujników, na zaciskach A1-A2 cewki K1 brak jest napięcia. Świadczyć to może o
W instalacji sterowania na dwóch przeciwległych końcach
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Brak napięcia na zaciskach A1-A2 cewki K1, mimo obecności obiektów w strefie zadziałania obu czujników, wskazuje na problem w obwodzie sterowania. Ponieważ czujniki są połączone szeregowo, uszkodzenie jednego z nich spowoduje przerwanie obwodu i brak napięcia na cewce. Uszkodzenie czujnika B1 jest bardziej prawdopodobne niż B2, ponieważ w przypadku uszkodzenia B2, czujnik B1 mógłby nadal dostarczać napięcie do cewki K1 (jeśli obiekt znajdowałby się tylko w strefie działania B1).
